RG-8X ماكينة جروف هيدروليك 1 إلى 12 بوصة، (اختياري 14 إلى 16 بوصة)
Hydraulic Roll Grooving Tool, Optional

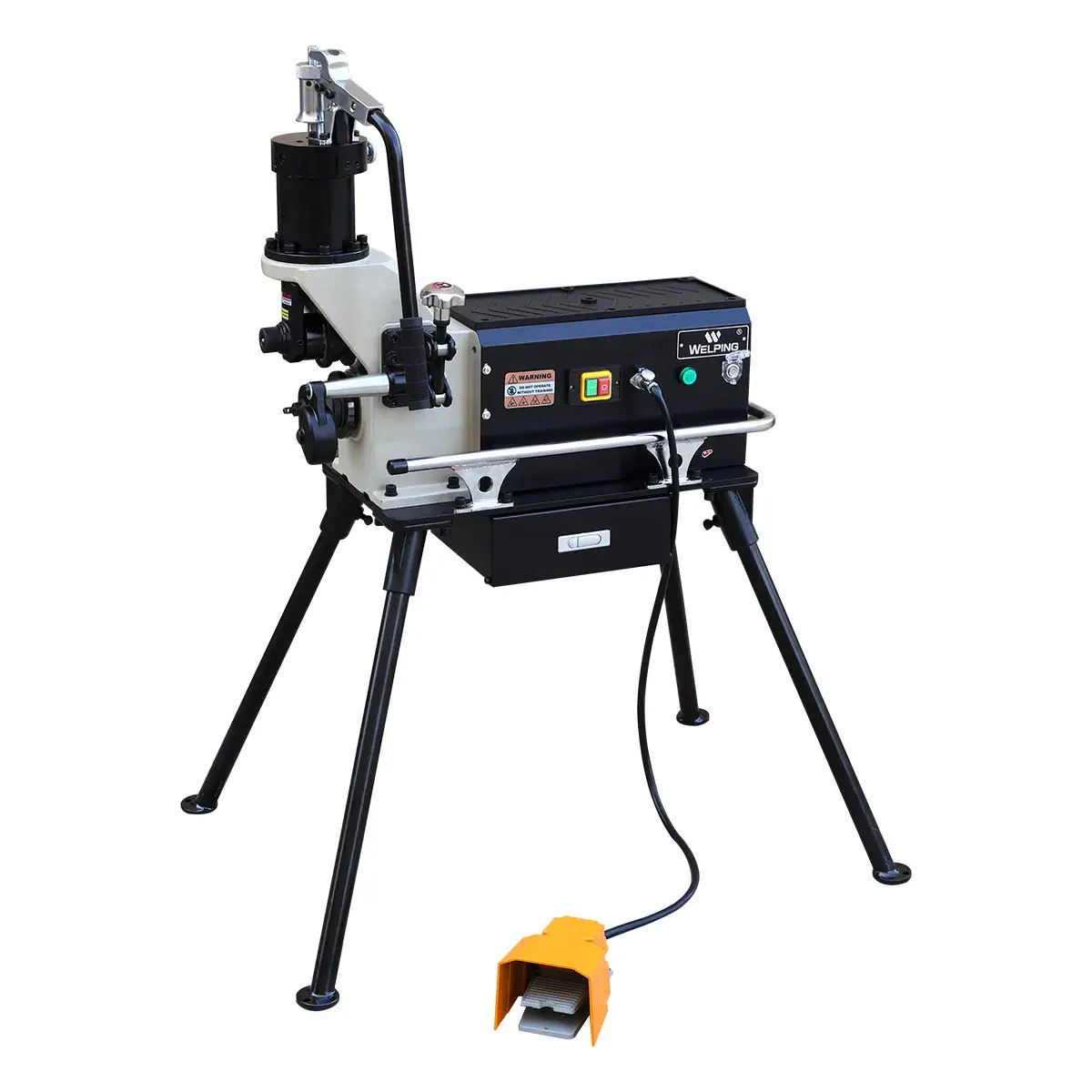

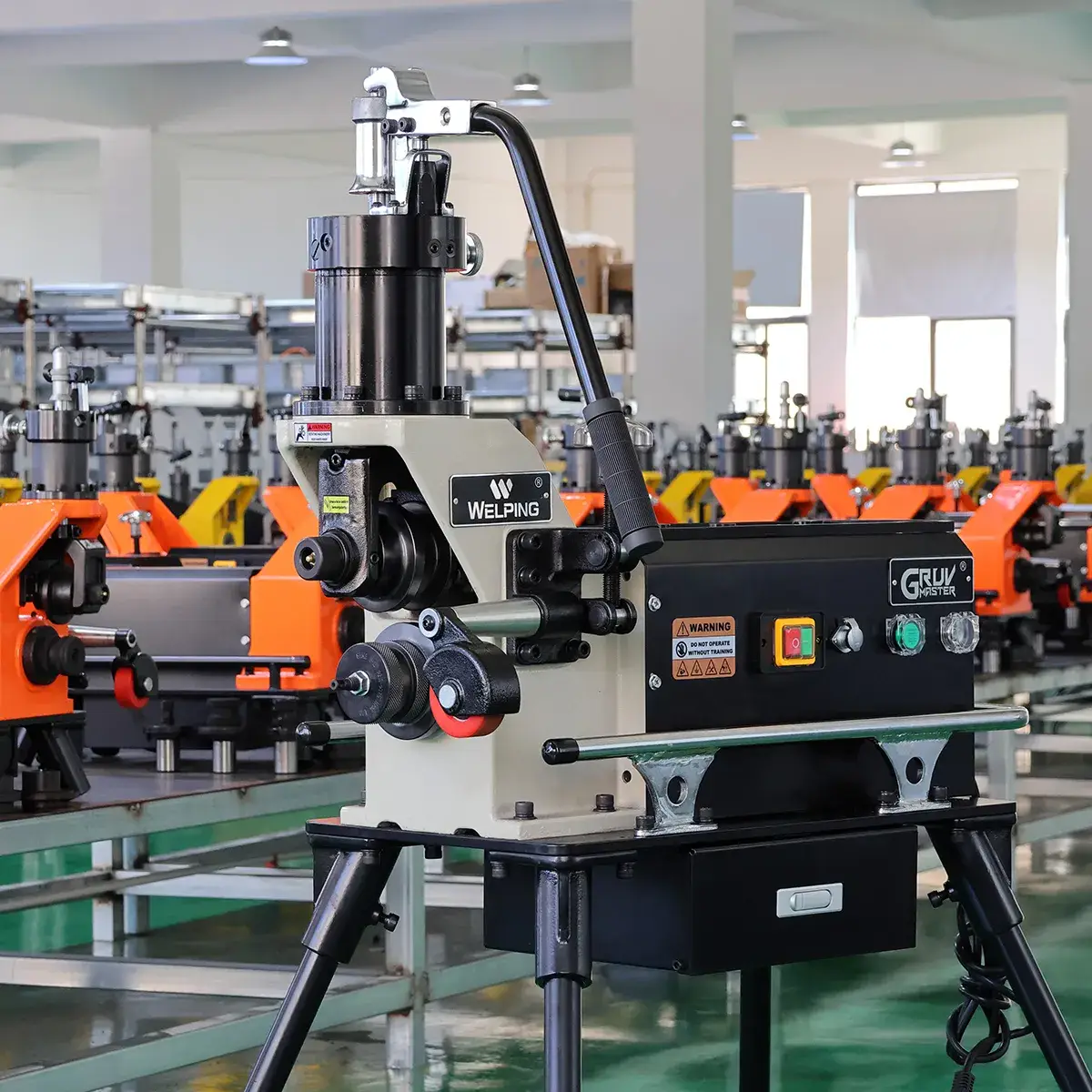

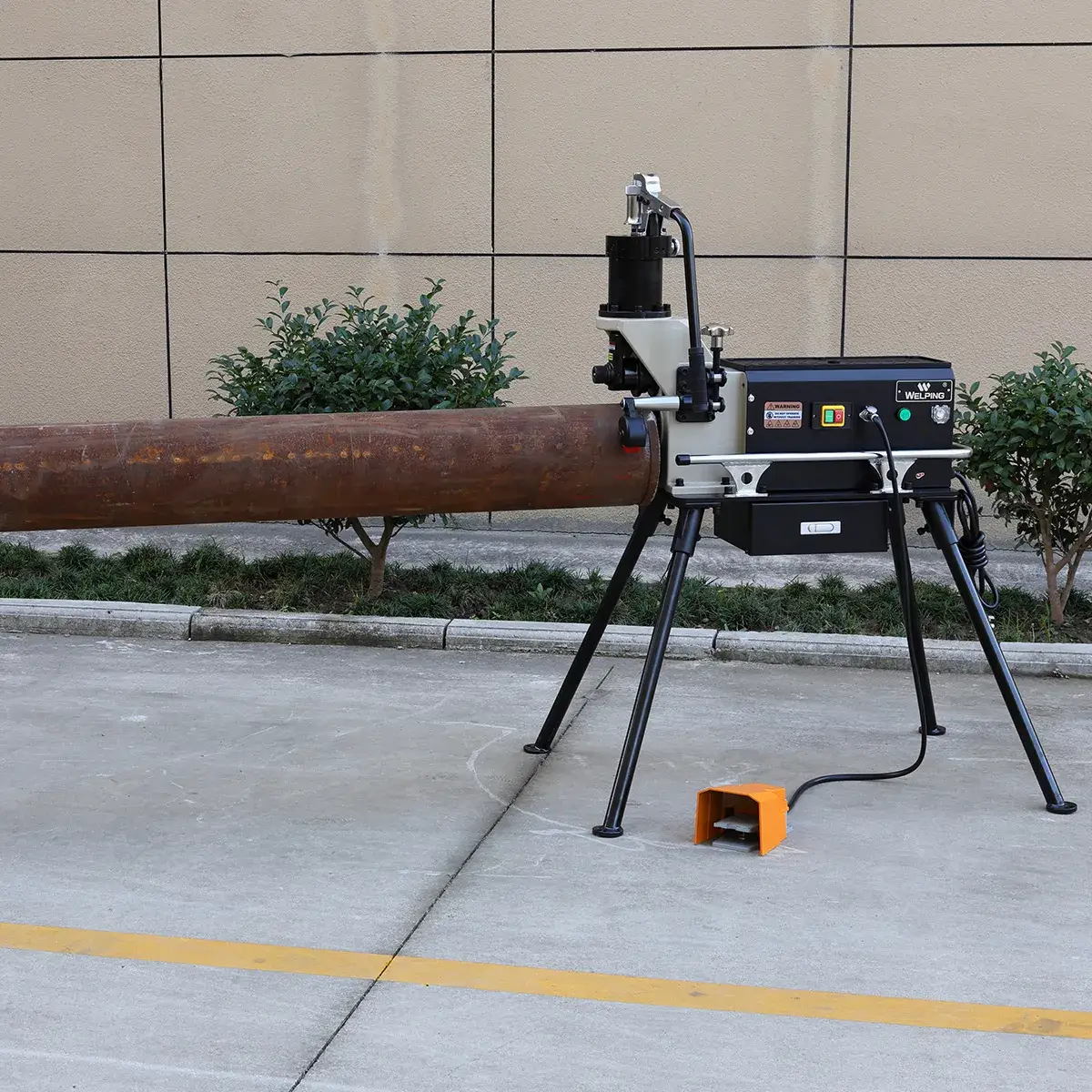

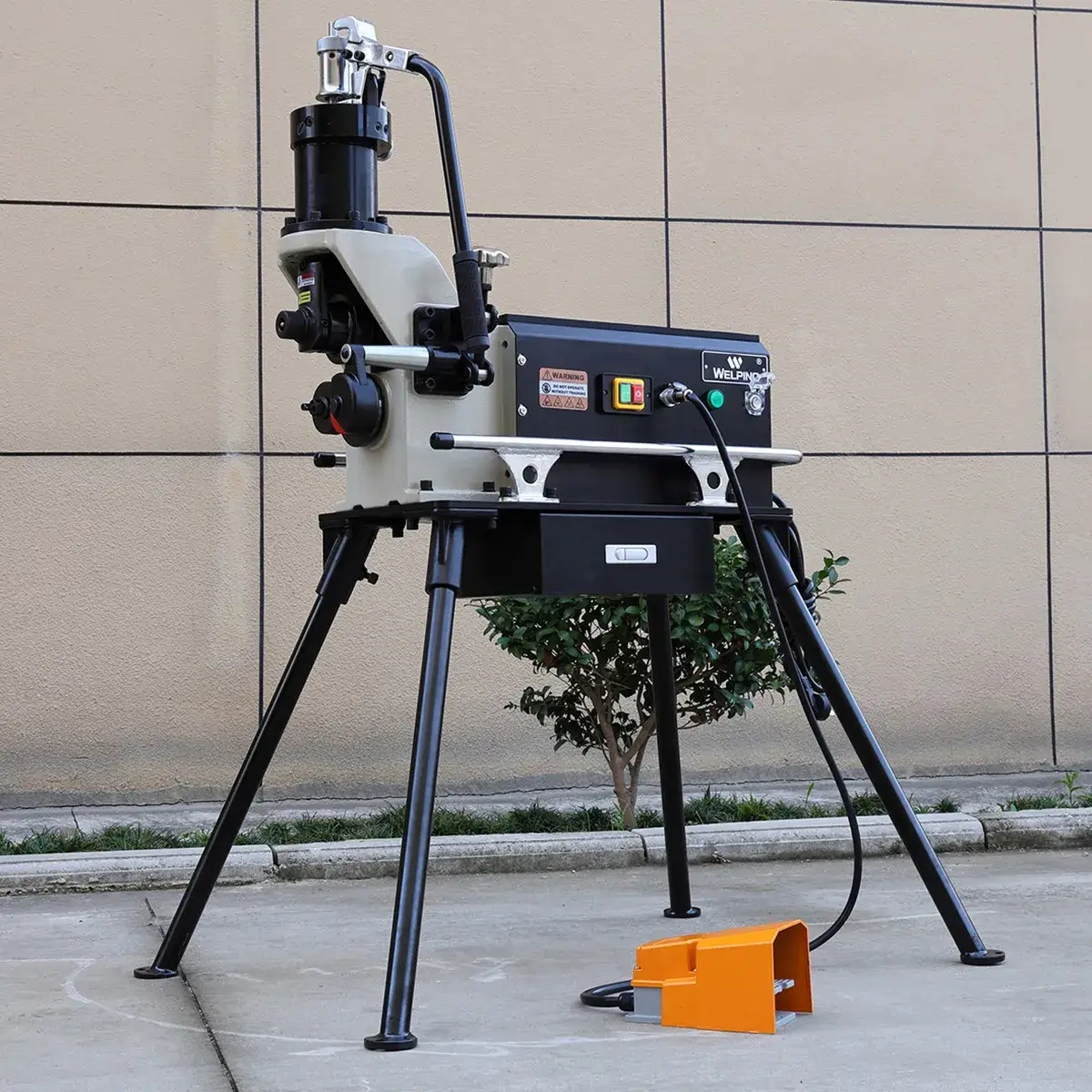

RG-8X ماكينة حفر أخاديد هيدروليكية تعمل باللفّ للأنابيب مقاس 1 بوصة – 12 بوصة، مع مجموعة بكرات اختيارية مقاس 14 بوصة – 16 بوصة. وهي تضم نظام التغذية السريعة One-Push™، وتقنية Gruv-X الهيدروليكية، ومضخة زيت مغلقة بالكامل. وقد صُممت آلة حفر الأخاديد هذه لحفر الأخاديد على دفعات للأنابيب الفولاذية في بيئات الورش
- سعة التشغيل القياسية 1 بوصة – 12 بوصة (القطر الخارجي 33 – 324 مم) جدول 10/40، اختياري: 14 بوصة – 16 بوصة
- أقصى سماكة لجدار الأنبوب 12 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ (الفولاذ الكربوني)، والفولاذ المقاوم للصدأ
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| السعة القياسية للتشغيل | 2" ‒ 12" (SCH 10/40) 14" ‒ 16" (SCH 10/20) |
| نظام الحز | قياسي: 1" – 12" (القطر الخارجي 33 – 324 مم) جدول 10/40 اختياري: بكرات (14" – 24") |
| الطاقة | 220/ 110 فولت، 50/60 هيرتز أحادي الطور(يتوفر جهد كهربائي حسب الطلب) |
| أقصى سماكة لجدار الأنبوب | 12 مم |
| سرعة عمود الدوران | 32 دورة\دقيقة |
| قدرة المحرك | 1500 واط |
| الأبعاد | (88 × 44 × 96) سم |
| الوزن الإجمالي | 185 كجم |
| نظام الدفع والتشغيل | محرك مزود بمخفض تروس مع نظام هيدروليكي |
-

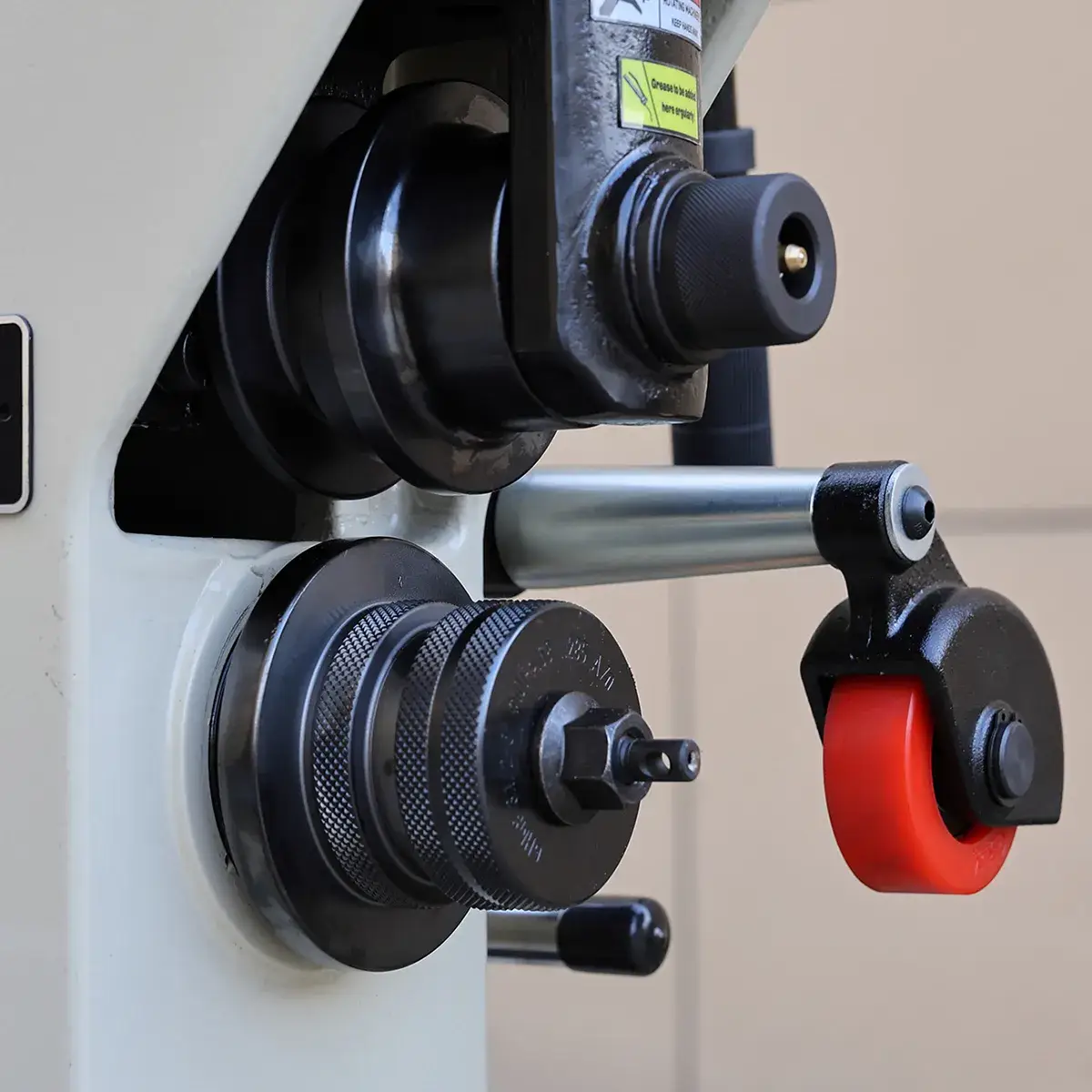

بكرات ذات أخاديد واسعة النطاق وبكرات متشابكة مخصصة للأعمال الثقيلةالبكرات عالية التحمل مناسبة للأنابيب الفولاذية مقاس 1 بوصة – 12 بوصة (DN25 – DN300، Φ33 – Φ325)، مع مجموعة بكرات اختيارية مقاس 14 بوصة – 16 بوصة حيث تستخدم البكرات العلوية والسفلية نظام تشابك عالي التحمل يساعد في الحفاظ على أبعاد ثابتة للأخاديد من أجل المعالجة بالدفعات
-

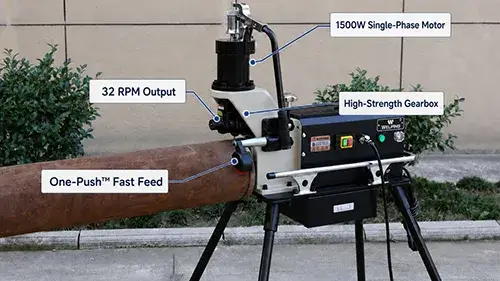

علبة التروسمزودة بمحرك أحادي الطور بقوة 1500 واط وعلبة تروس عالية المتانة، توفر سرعة دوران تبلغ 32 دورة في الدقيقة، ويتيح نظام التغذية بالأسطوانة One-Push™ التلامس السريع مع الأنبوب من أجل تشغيل أكثر مباشرة وكفاءة
-
نظام هيدروليكي عالي التحمل وأسطوانة معالجة بالحرارةيستخدم تقنية Gruv-X الهيدروليكية التي تتميز بمضخة زيت مغلقة تمامًا، وحجرة زيت مزدوجة، وتصميم مانع للتسرب المزدوج TitanSeal™ وقد خضعت الأسطوانة للمعالجة الحرارية لتصل صلابتها إلى HRC50، مما يجعلها مناسبة للتشغيل عالي التردد وعمر خدمة طويل
-

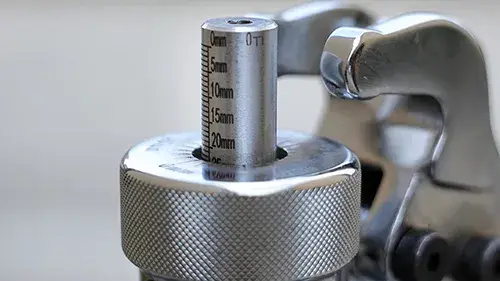

لتحكم في عمق المجرىيتيح مقياس عمق الأخدود إمكانية الضبط السريع ويحسن دقة تكرار تحديد الموضع أثناء الإنتاج بالدفعات
-
حامل أنابيب قابل للتعديليمكن تعديل ارتفاع حامل الأنابيب ليتناسب مع ارتفاعات مختلفة، وهو يدعم الأنابيب القياسية التي يتراوح قطرها بين 1 إلى 8 بوصات، وتضمن فتحات التوجيه الدقيقة وهيكل القفل تعديلاً مستقرًا، بينما يتيح الدعم الكروي دوران الأنابيب وحركتها بسلاسة. تتوفر الحوامل ذات الأرجل الثلاثة والخمسة
-
مفتاح القدميأتي مفتاح القدم مزودًا بغطاء واقٍ لمنع التشغيل العرضي، ويوفر تحكمًا سهلاً في التشغيل والإيقاف، مما يتيح استخدام اليدين في التعامل مع الأنابيب ويحسن كفاءة العمل
| الوصف | الوزن الصافي | |
 |
بكرة دفع 1" – 1½" (القطر الخارجي 33 – 48 مم) | 1.13 كجم |
| بكرة دفع 2" – 3" (القطر الخارجي 60 – 89 مم) | 1.3 كجم | |
| بكرة دفع 3½" – 6" (القطر الخارجي 102 – 168 مم) | 1.3 كجم | |
| بكرة دفع 8" – 12" (القطر الخارجي 219 – 324 مم) | 1.4 كجم | |
| بكرة حز (تخديد) 1" – 1½" (القطر الخارجي 33 – 48 مم) | 0.45 كجم | |
| بكرة حز (تخديد) 2" – 3" (القطر الخارجي 60 – 89 مم) | 0.45 كجم | |
| بكرة حز (تخديد) 3½" – 6" (القطر الخارجي 102 – 168 مم) | 0.45 كجم | |
| بكرة حز (تخديد) 8" – 12" (القطر الخارجي 219 – 324 مم) | 0.45 كجم |
| الوصف | الوزن الصافي |
| بكرة دفع مقاس 14" – 16" | 0.45 كجم |
| بكرة حفر (حز) مقاس 14" – 16" (جدول 10) | 0.45 كجم |
