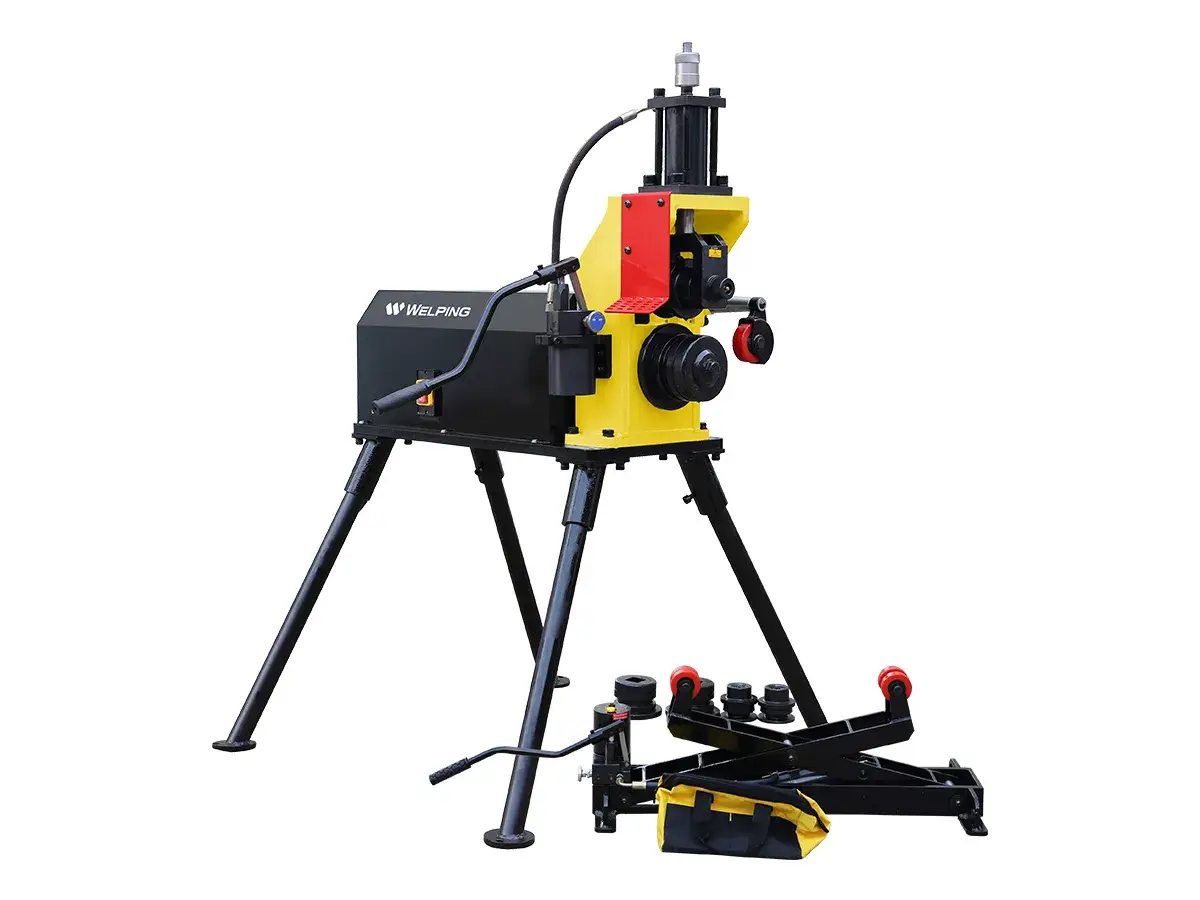

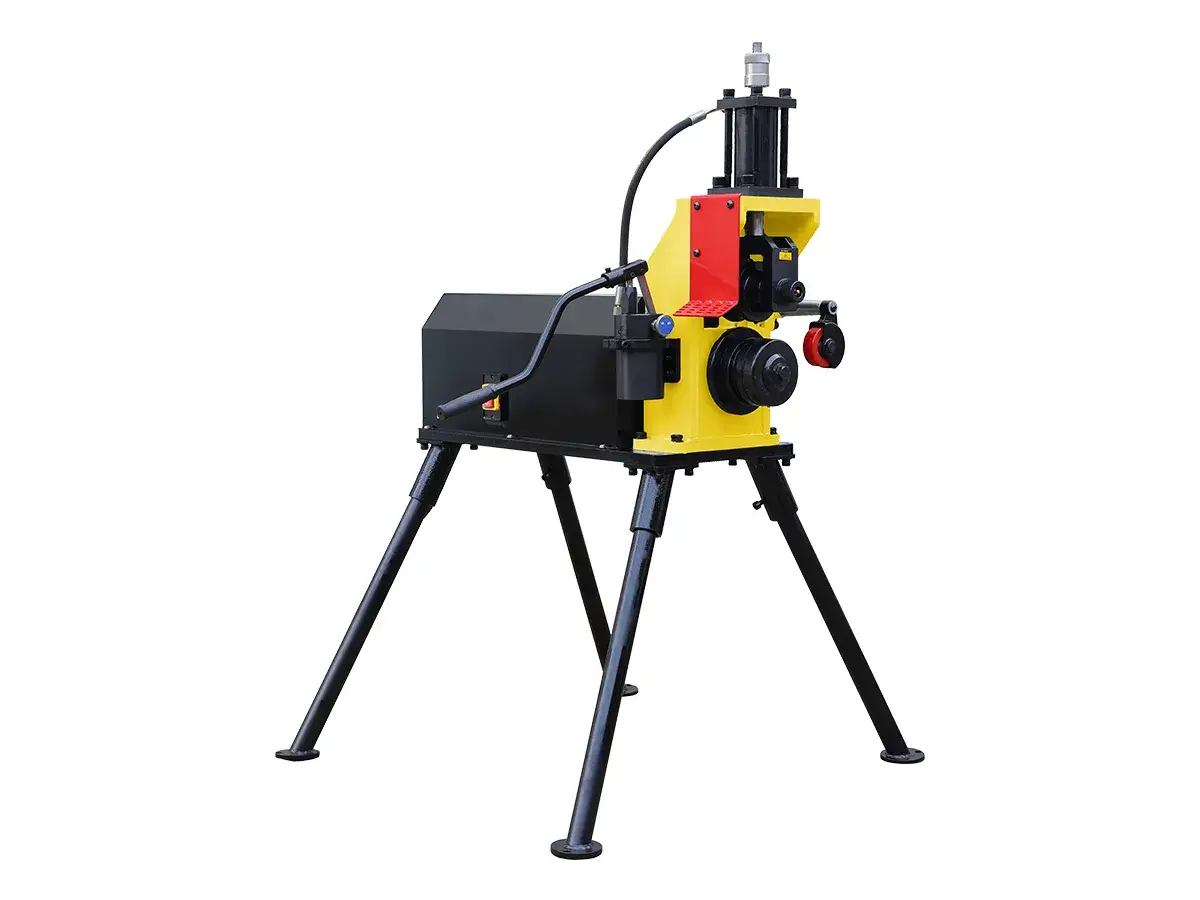

RG-4X ماكينة جروف هيدروليك 8 إلى 24 بوصة
Hydraulic Roll Groover
ماكينة RG-4X هي أداة تحزيز هيدروليكية فائقة القوة مخصصة للأنابيب الفولاذية بمقاسات تتراوح بين 8 إلى 24 بوصة. تتميز الماكينة بنظام هيدروليكي مغلق بالكامل، وهيكل متين مصنوع من حديد الدكتايل السميك، بالإضافة إلى تصميم أسطوانة تعشيق متبادل، ومثبت أنابيب، وحامل أنابيب مخصص للأوزان الثقيلة. تم تصميم هذه الماكينة لضمان التشغيل المستمر وأداء عمليات التحزيز للأنابيب الفولاذية ذات الأقطار الكبيرة تحت أصعب ظروف العمل وأكثرها متطلباً
- سعة التشغيل القياسية 8"‒ 16" (SCH 10/40)
18" ‒ 24" (SCH 10/20) - أقصى سماكة لجدار الأنبوب 13 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ (الفولاذ الكربوني)، والفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| سعة التشغيل القياسية | 8"‒ 16" (SCH 10/40) 18" ‒ 24" (SCH 10/20) |
| نظام الحز | قياسي: بكرات OGS اختياري: بكرات AGS (14" – 24") |
| الطاقة | 380/ 440 فولت، 50/60 هيرتز |
| أقصى سماكة لجدار الأنبوب | 13 مم |
| سرعة عمود الدوران | 20 دورة\دقيقة |
| قدرة المحرك | 2200 واط |
| الأبعاد | (100 × 74 × 103) سم |
| الوزن الإجمالي | 290 كجم |
الخصائص
-
- نظام هيدروليكي منفصل بتصميم يجمع بين المضخة والأسطوانة بشكل مستقل
- تساعد المضخة المغلقة بالكامل على الحد من دخول الغبار، وتقليل وتيرة صيانة الزيت الهيدروليكي، وإطالة العمر التشغيلي
- تتميز البكرات العلوية والسفلية بتصميم متشابك يساعد في الحفاظ على استقرار طول الأخدود، خاصةً عند معالجة الأنابيب ذات القطر الكبير
- يوفر المسمار المدمج لتعديل العمق المتدرج مؤشرًا واضحًا وسهولة في التشغيل

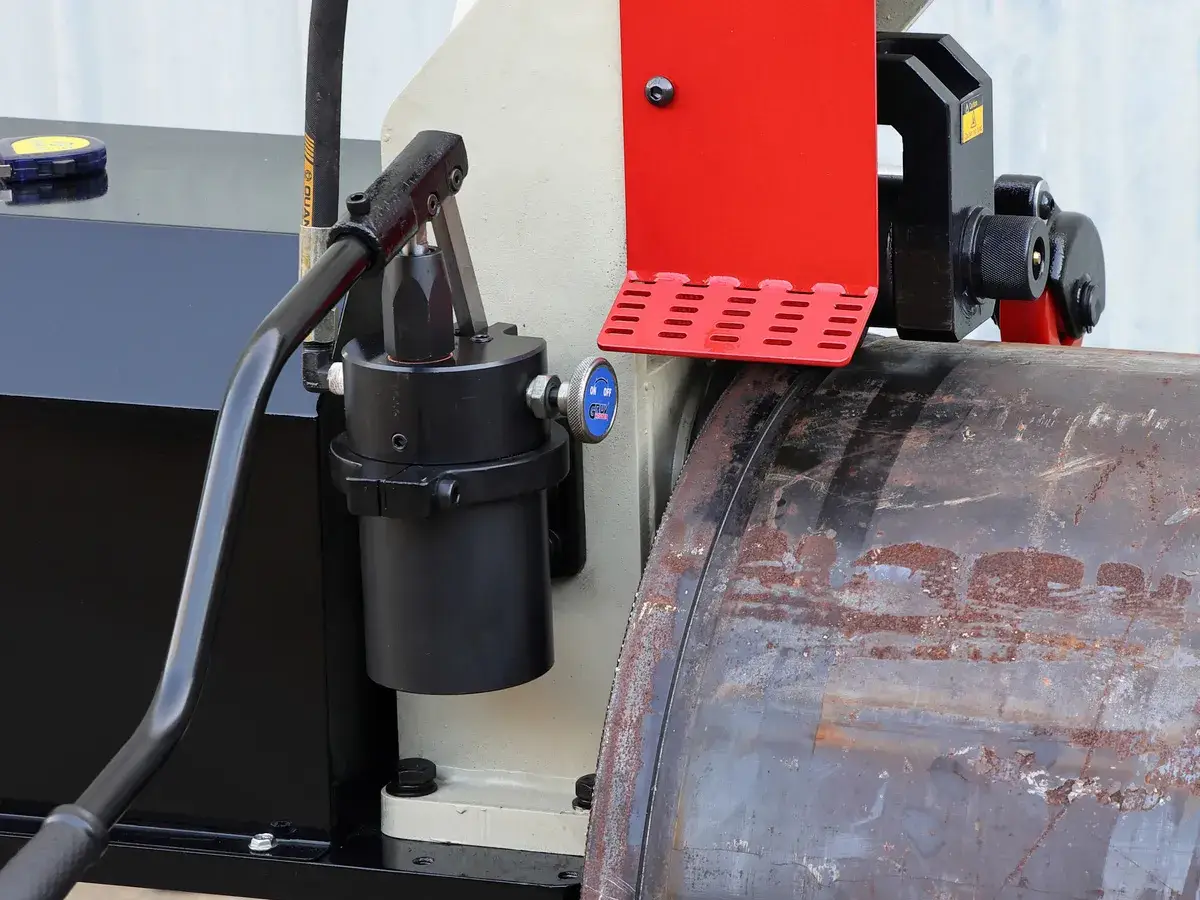

المضخة الهيدروليكيةالمضخة الهيدروليكية -
- مصنوع من قطعة مصبوبة كبيرة الحجم وسميكة من الحديد المطاوع، تتميز بصلابة عالية ومقاومة للتشوه تحت الأحمال الثقيلة
- تتوفر ألوان مخصصة للآلة

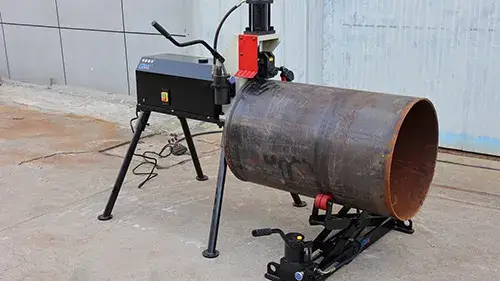

هيكل من الحديد الزهر (الدكتايل) -
- أحجام البكرات: 8 بوصات – 16 بوصة للأنابيب الفولاذية SCH10/40 / 18 بوصة – 24 بوصة للأنابيب الفولاذية SCH10/20
- تتوفر بكرات الحز الاختيارية من سلسلة AGS للأحجام 14 بوصة – 24 بوصة
- تستخدم بكرة الدفع وبكرة الحز تصميمًا متشابكًا يساعد في الحفاظ على أبعاد الحز ثابتة أثناء التشغيل في الظروف الشاقة

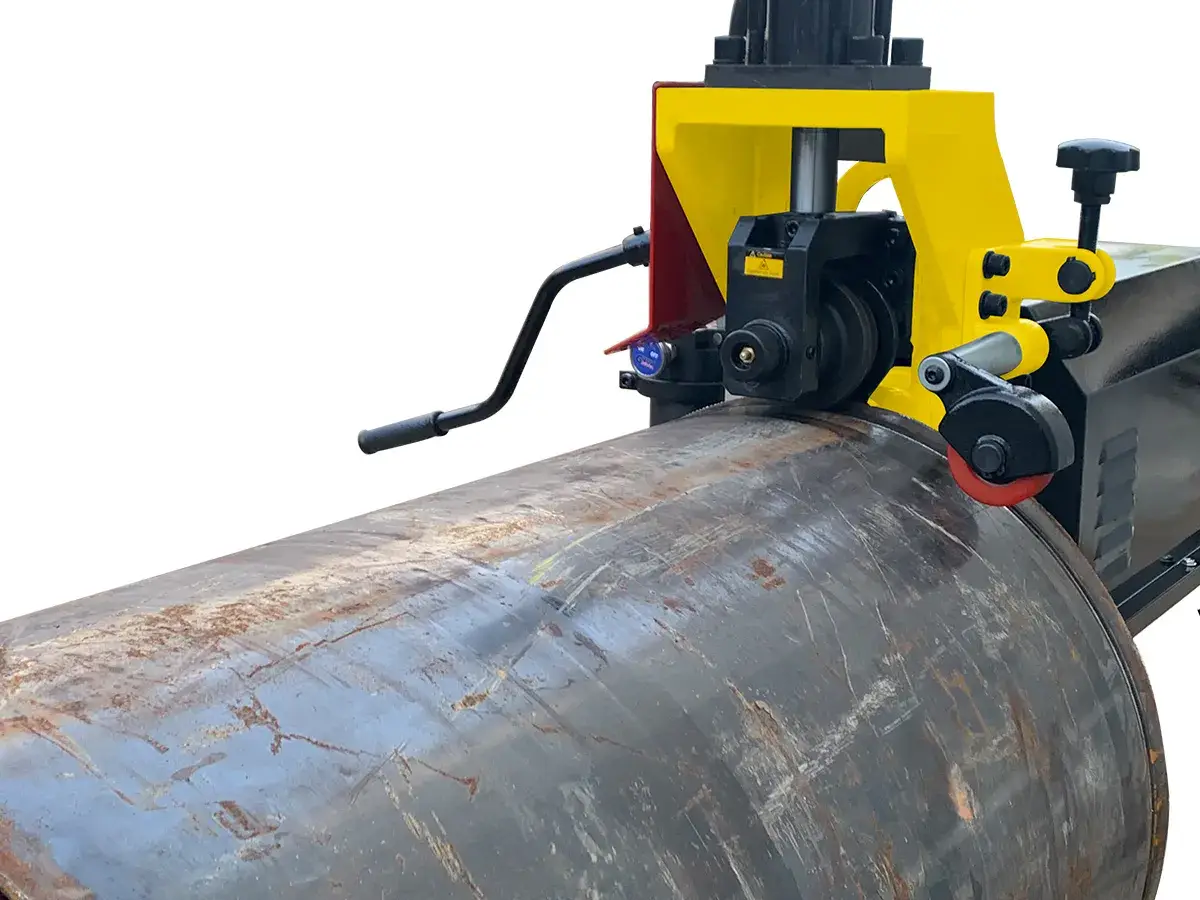

مجموعة البكرات -
- نظام دعم قابل للضبط السريع مزود بفتحات قفل مصنعة بدقة لضمان ثبات الموضع
- يضمن حامل الرأس الكروي الفولاذي دوران الأنبوب بسلاسة وحركته للأمام وللخلف أثناء التشغيل
- يمكن تعديل ارتفاع الحامل ليتناسب مع أحجام الأنابيب المختلفة

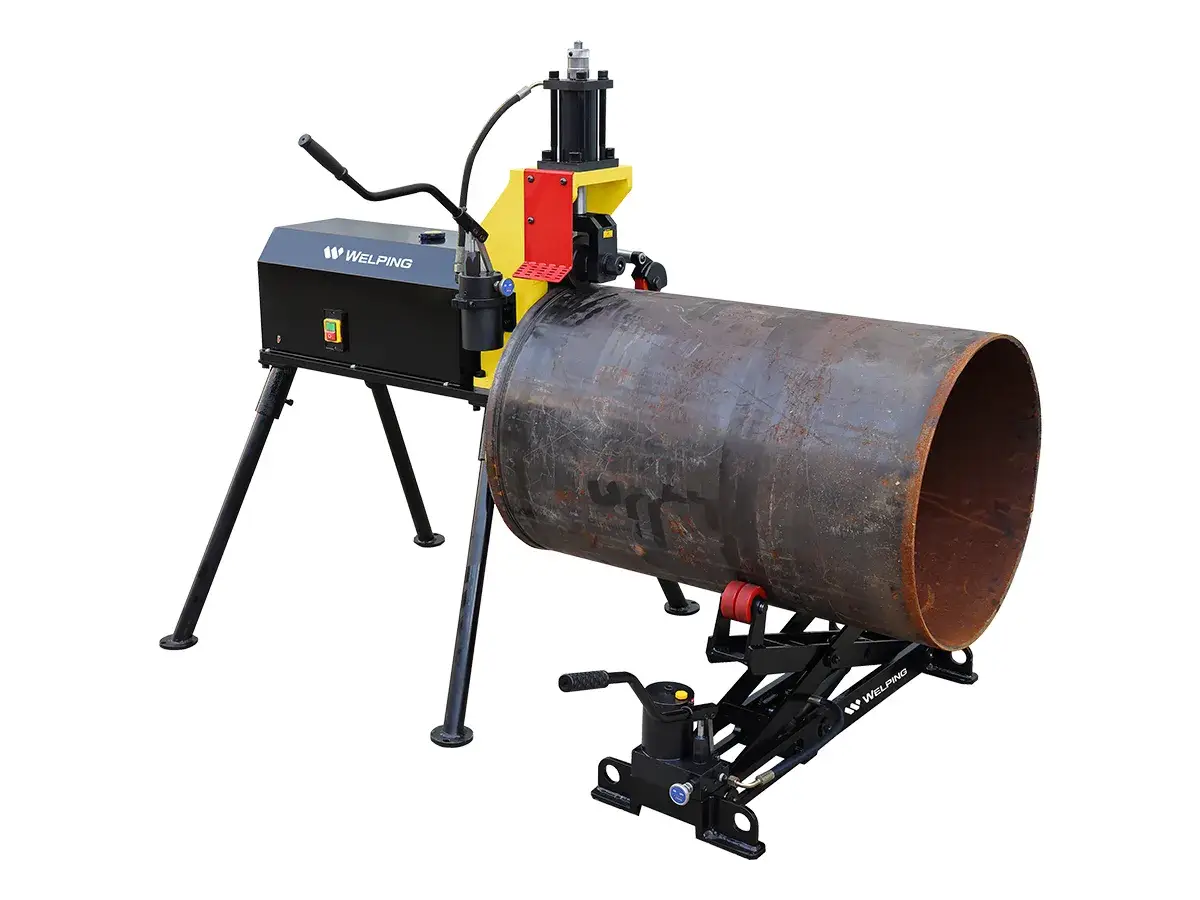

حامل الأنابيب
المزيد
مواصفات مجموعة بكرات التشكيل القياسية
| الوصف | الوزن الصافي | |
 |
بكرة دفع 8" – 12" (القطر الخارجي 219 – 324 مم) | 3.5 كجم |
| بكرة دفع 14" – 16" (القطر الخارجي 356 – 406 مم) | 3.5 كجم | |
| بكرة دفع 18" – 24" (القطر الخارجي 457 – 610 مم) | 3.5 كجم | |
| بكرة حز (تخديد) 8" – 12" (القطر الخارجي 219 – 324 مم) | 2.0 كجم | |
| بكرة حز (تخديد) 14" – 16" (القطر الخارجي 356 – 406 مم) | 2.0 كجم | |
| بكرة حز (تخديد) 18" – 24" (القطر الخارجي 457 – 610 مم) | 2.0 كجم |
مواصفات بكرات التشكيل الاختيارية
| الوصف | الوزن الصافي |
| بكرة دفع AGS مقاس 14" – 24" (القطر الخارجي 356 – 610 مم) | 3.5 كجم |
| بكرة حفر (حز) AGS مقاس 14" – 24" (القطر الخارجي 356 – 610 مم) | 2.0 كجم |
