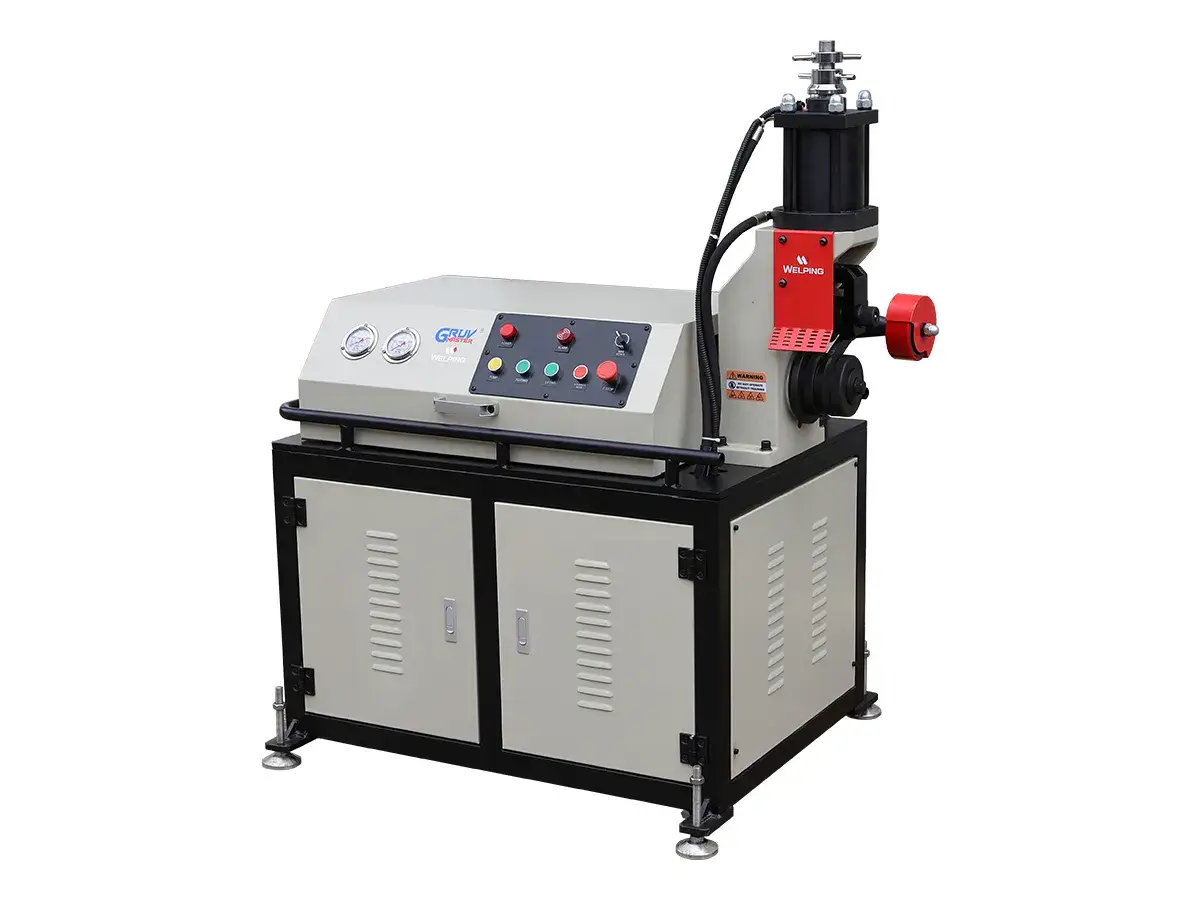

AG-2X ماكينة جروف أتوماتيك 2 إلى 12 بوصة
Automatic Grooving Machine

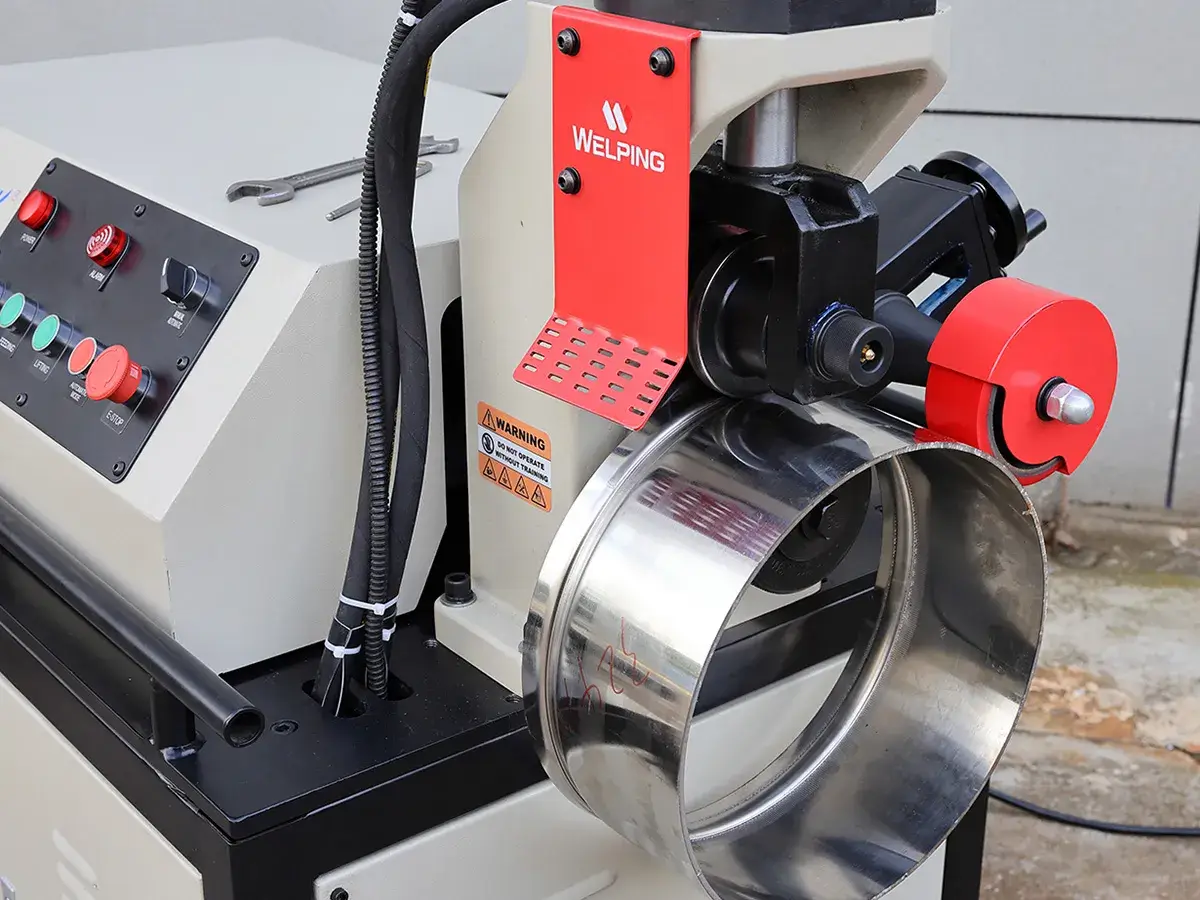

تُعد AG-2X آلة حفر أخاديد أوتوماتيكية تعمل باللف (الدرفلة على البارد)، للأنابيب الفولاذية مقاس 2 بوصة إلى 12 بوصة، وتتميز بهيكل مُعزَّز، وأداء هيدروليكي مستقر، ونظام نقل عالي القوة، وهي مناسبة للإنتاج في الورش، والتركيب في الموقع، وعمليات حفر الأخاديد على دفعات، كما تتعامل آلة حفر الأخاديد هذه مع المواد ذات الأحمال العالية مثل الأنابيب الفولاذية عالية القوة من نوع 20Mn
- سعة التشغيل القياسية 2"‒ 12" (SCH 10/40)
- أقصى سماكة لجدار الأنبوب 10 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ (الفولاذ الكربوني)، والفولاذ المقاوم للصدأ
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| سعة التشغيل القياسية | 2"‒ 12" (SCH 10/40) |
| الطاقة | 380 فولت، 50 هيرتز |
| أقصى سماكة لجدار الأنبوب | 10 مم |
| سرعة عمود الدوران | 23 دورة\دقيقة |
| قدرة المحرك | 750 واط |
| الأبعاد | (142 × 102 × 162) سم |
| الوزن الإجمالي | 565 كجم |
-
- يدعم نظام التحكم الكهروهيدروليكي المدمج التشغيل الآلي أو اليدوي لوظائف التغذية والحفر والارتداد
- يوفر النظام الهيدروليكي ضغطًا ثابتًا، مما يساعد في الحفاظ على عمق الحفر وجودة التشكيل بشكل متسق

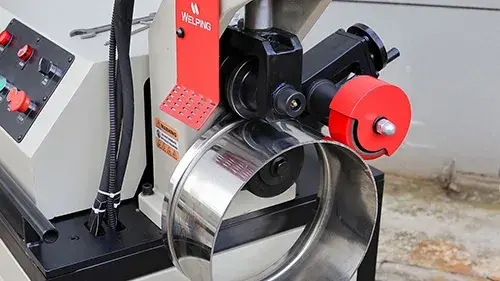

نظام التحكم الآلي -

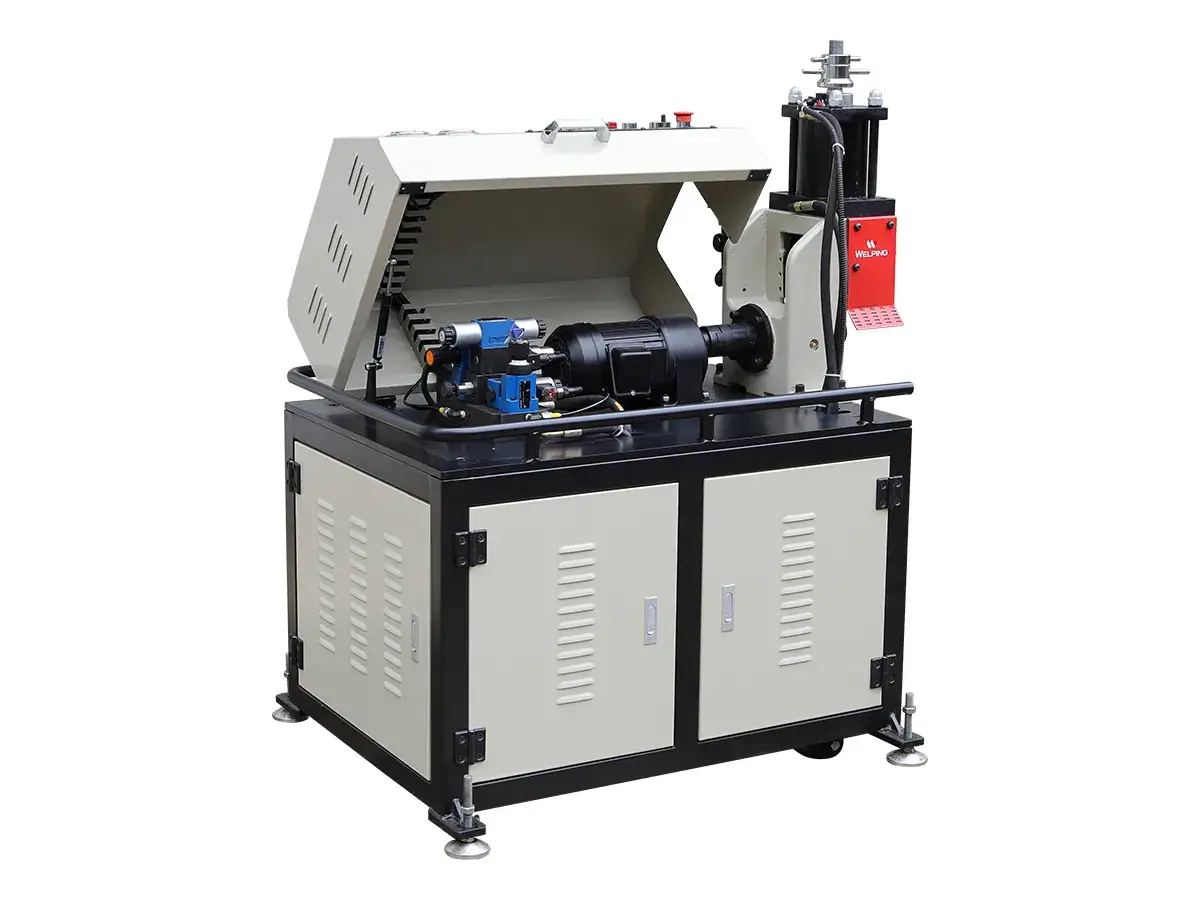

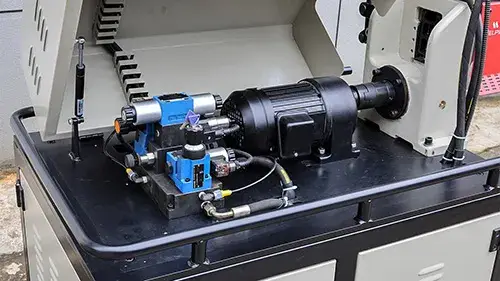

قوة تشغيلية شاقةتدعم علبة التروس عالية المتانة، المقترنة بالأنظمة الكهربائية والهيدروليكية، التشغيل المستمر في ظل المعالجة الدفعية وظروف العمل الشاقة
-

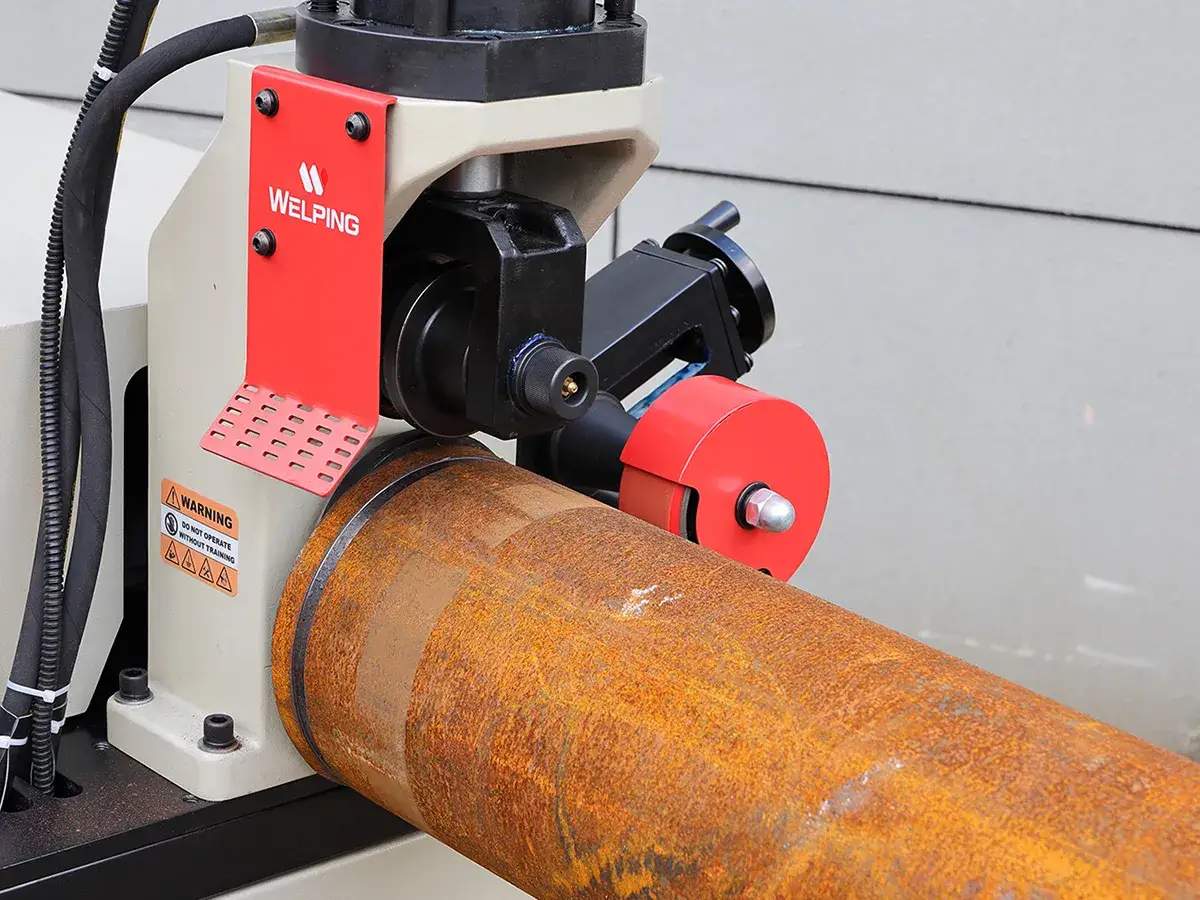

- مزودة ببكرات دفع وبكرات حفر ذات متانة عالية، جميع البكرات مقواة لضمان عمر تشغيلي طويل
- يساعد هيكل البكرات المتشابك على التحكم في طول إحكام إغلاق طرف الأنبوب بدقة أكبر، كما يحسن اتساق عملية الحفر
مجموعة البكرات -
- تستخدم واجهة تحكم تعمل بالأزرار ذات منطق تشغيل واضح، مما يسهل على المشغلين تعلم كيفية استخدامها
- بالمقارنة مع أنظمة الشاشات التي تعمل باللمس، يُعد التحكم بالأزرار أكثر ملاءمة لبيئات الورش ومواقع العمل، كما أنه أسهل في الصيانة
سهولة التشغيل -
التحكم التلقائي في الحدالماكينة مزودة بجهاز تحديد العمق؛ وبمجرد أن يصل الأخدود إلى العمق المحدد مسبقاً، ترتد بكرة التشكيل تلقائياً، مما يساعد على الحفاظ على عمق أخدود متسق أثناء عمليات الإنتاج المستمر
-

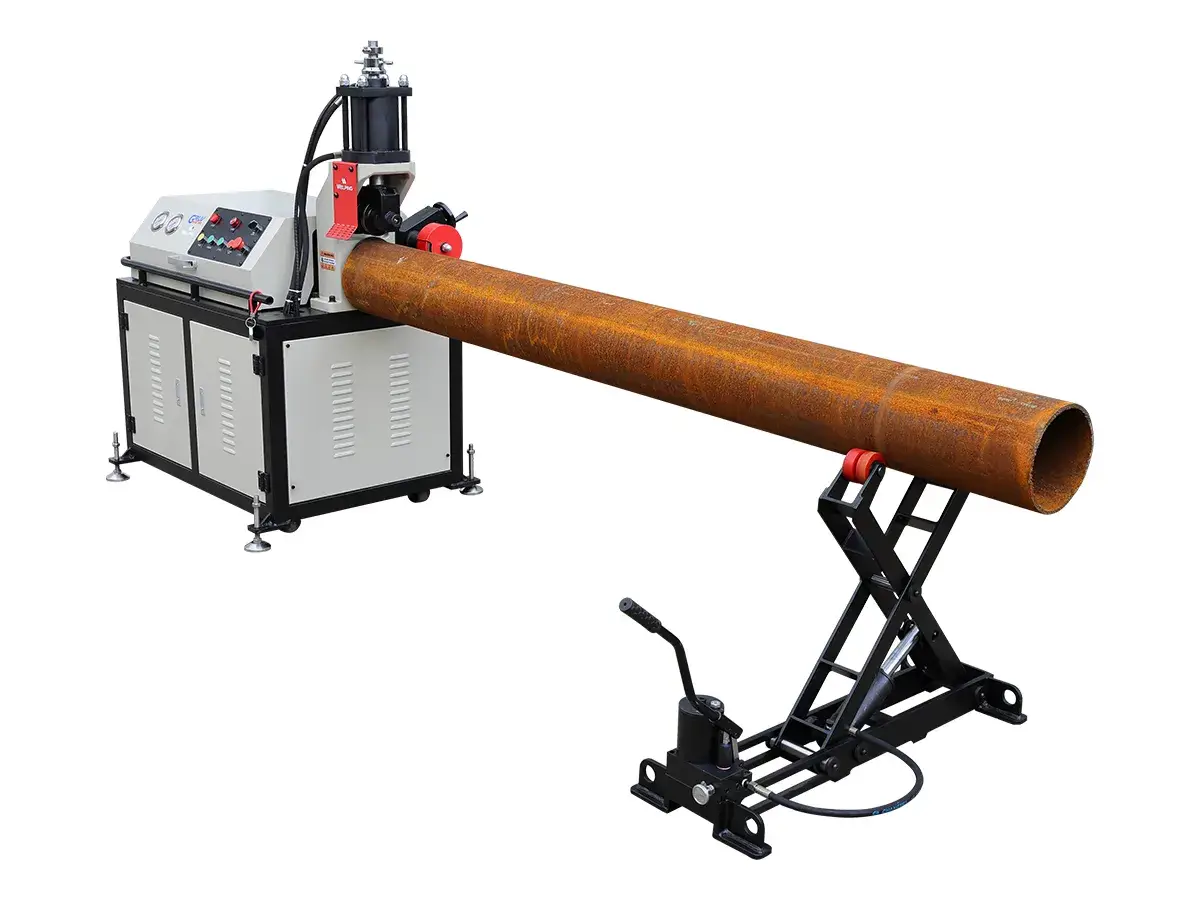

نظام دعم الأنابيبتأتي معدات حفر الأخاديد باللف مزودة بحامل أنابيب مقاس 2 بوصة – 12 بوصة مزودًا بأربعة رؤوس كروية فولاذية، والتي تتيح دوران الأنابيب بسلاسة وحركتها للأمام وللخلف أثناء التشغيل
-

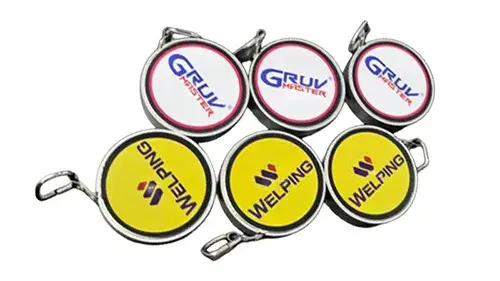

الفحص والأدوات المساعدةيتضمن محدد فحص الأخدود لإجراء فحص سريع للمقاس، مما يعزز كفاءة مراقبة الجودة.
| الوصف | الوزن الصافي |
| بكرة الدفع 2 بوصة – 3 بوصة (القطر الخارجي 60.3 – 88.9 مم) | 1.3 كجم |
| بكرة الدفع 3 ½ بوصة –6 بوصة (القطر الخارجي 101.6 – 168.3 مم) | 1.3 كجم |
| بكرة الدفع 8 بوصة – 12 بوصة (القطر الخارجي 60.3 – 88.9 مم) | 1.7 كجم |
| بكرة التحزيز (التخديد) 2 بوصة – 3 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 0.9 كجم |
| بكرة التحزيز (التخديد) 3 ½ بوصة – 6 بوصة (القطر الخارجي 101.6 – 168.3 مم) | 0.8 كجم |
| بكرة التحزيز (التخديد) 8 بوصة – 12 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 0.7 كجم |
| الوصف | الوزن الصافي |
| بكرة دفع14 بوصة – 16 بوصة (القطر الخارجي 355.6 – 406.4 مم) | 1.7 كجم |
| بكرة التحزيز 14بوصة – 16 بوصة (القطر الخارجي 355.6 – 406.4 مم) | 1.7 كجم |
