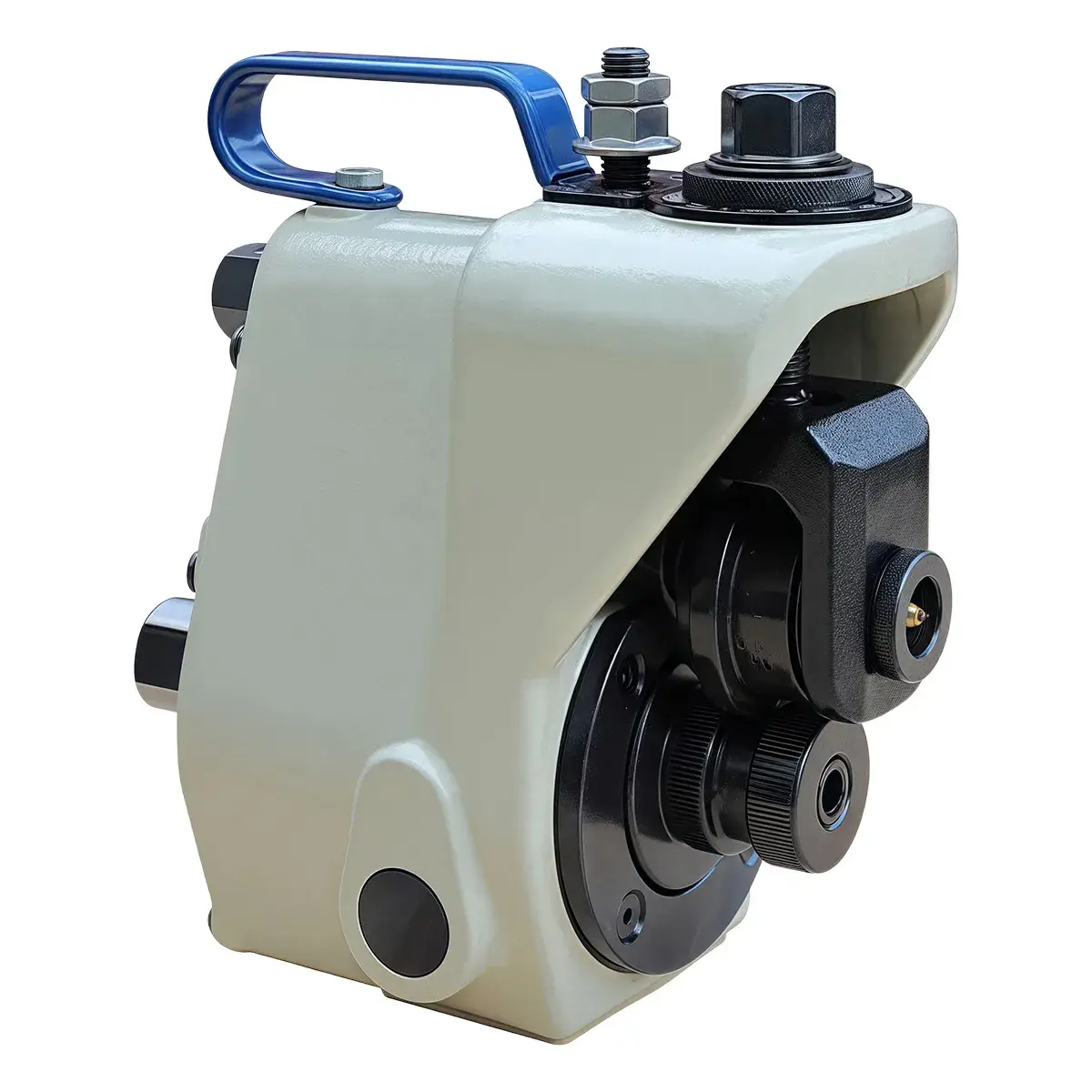

RG-1M ماكينة روول جروف يدوية 1 إلى 12 بوصة
Manual Roll Groover
تتميز ماكينة تشكيل الأخاديد اليدوية (RG-1M) بتصميم ثنائي التشغيل يتيح استخدامها يدوياً أو آلياً بالطاقة الكهربائية، وهي مزودة بهيكل مدمج خفيف الوزن وسهل النقل مما يجعلها مثالية للعمل في مواقع العمل والمساحات الضيقة، وفي وضع التشغيل الآلي، يمكن ربط الماكينة مباشرة بماكينة قلاووظ الأنابيب أو بوحدة إدارة خارجية لإنجاز مهام تشكيل الأخاديد للمشاريع وخطوط الإنتاج المتوسطة بكفاءة عالية وسهولة تامة، بالإضافة إلى ميزة الفك والتركيب السريع التي تتيح استبدال عمود الإدارة خلال 30 ثانية فقط
- سعة التشغيل القياسية 1"–12"
- أقصى سماكة لجدار الأنبوب 8 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| سعة التشغيل القياسية | 1"‒ 12" (DN25–DN300) القطر الخارجي 33.4–323.9 مم |
| نصف قطر التشغيل | 8 بوصة (210 مم) |
| أقصى سماكة لجدار الأنبوب | 8 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (52 × 22 × 40) مم |
| إجمالي الوزن | 30 كجم |
الخصائص
-
- تستخدم آلة حفر الأخاديد هيكلًا من الحديد الزهر المقوى مصممًا لدعم مجموعات البكرات ومكونات نظام الدفع بالسقاطة وقضبان التمديد
- الإطار المدمج عالي التحمل مناسب للتشغيل تحت أحمال عالية، كما يدعم خيارات الألوان المخصصة للآلة
- يصل سمك الجدار الأقصى لحفر الأخاديد إلى 8 مم
- مقبض مطلي بالمطاط ومقاوم للانزلاق يعمل على الراحة والمتانة
هيكل من الحديد الزهر عالي التحمل -
- يوفر نظام التغذية اليدوي الذي يعمل بمفتاح السقاطة تحكماً فعالاً أثناء عملية التحزيز

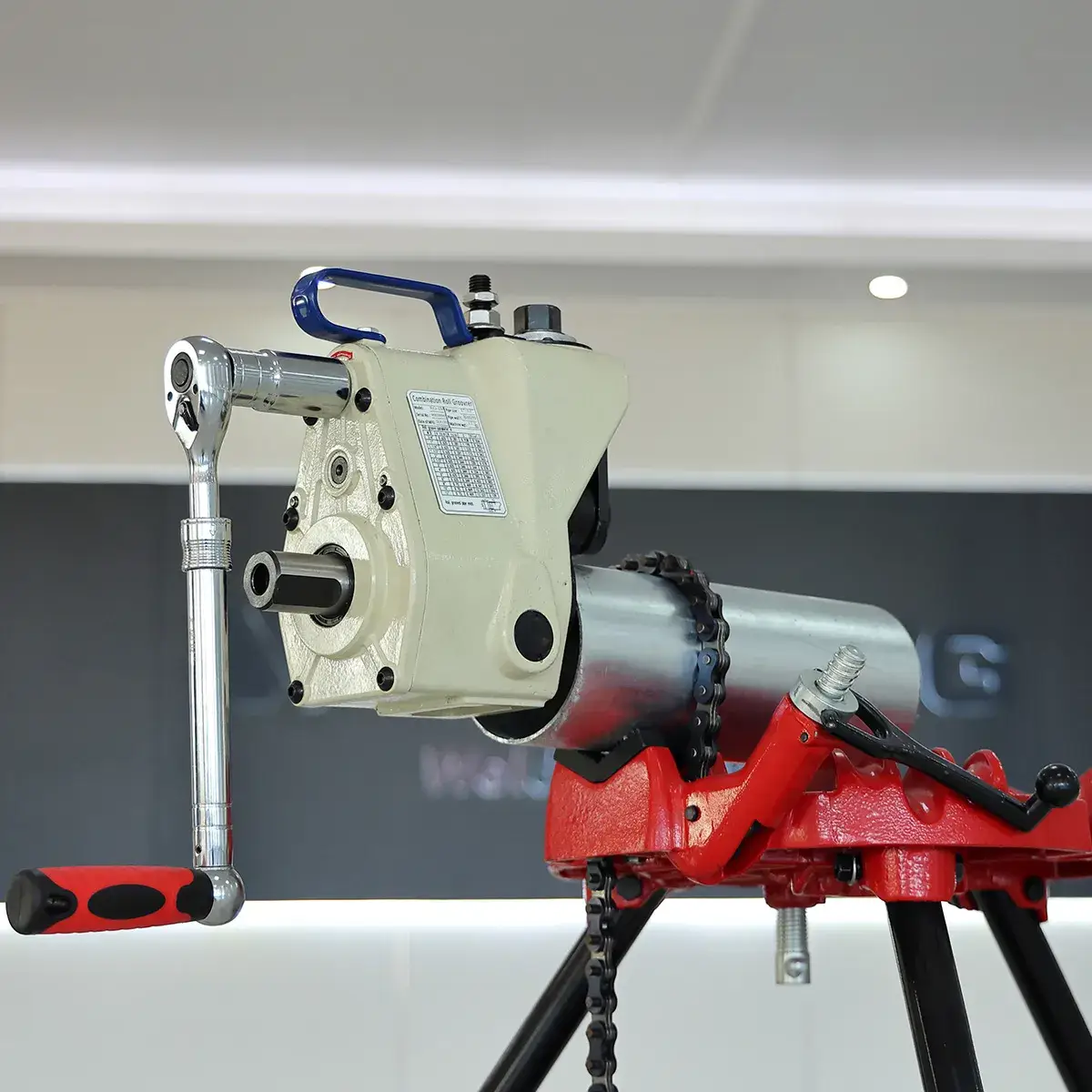

- يمكن أيضاً تشغيل آلة حفر الأخاديد بالأسطوانة بواسطة آلة تشكيل قلاووظ الأنابيب للحصول على تشغيل آلي ويتيح مفتاح السقاطة القياسي القابل للتعديل ذو القسمين مرونة في ضبط الطول وسهولة أكبر في الاستخدام

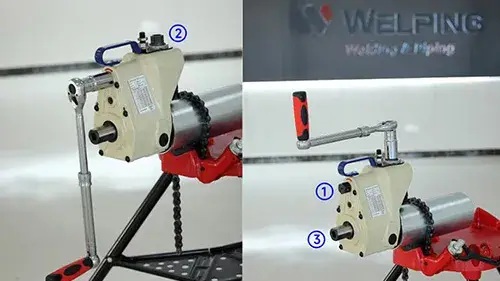

هيكل التشغيل والطاقة -
- تتوفر مجموعات البكرات بأحجام متعددة: 1 بوصة، و1¼ بوصة – 1½ بوصة، و2 بوصة – 6 بوصات، و8 بوصات – 12 بوصة
- مناسبة للأنابيب الفولاذية مقاس 1 بوصة – 8 بوصات من فئتي Sch10/Sch40، ومقاس 10 بوصات – 12 بوصة من فئتي Sch10/Sch20
- توفر البكرات المصنوعة من الفولاذ المقوى عالي القوة مقاومة للتآكل، مما يضمن الاستخدام على المدى الطويل في ظروف العمل الشاقة
مجموعة البكرات -
- لوحة مقياس التغذية المرئية تتيح قراءة واضحة للعمق والتحكم الدقيق في عمق الأخدود
- برغي ضبط العمق المزود بتركيبة صامولة قفل يضمن ثبات الموضع ودقة الضبط.
نظام الضبط -

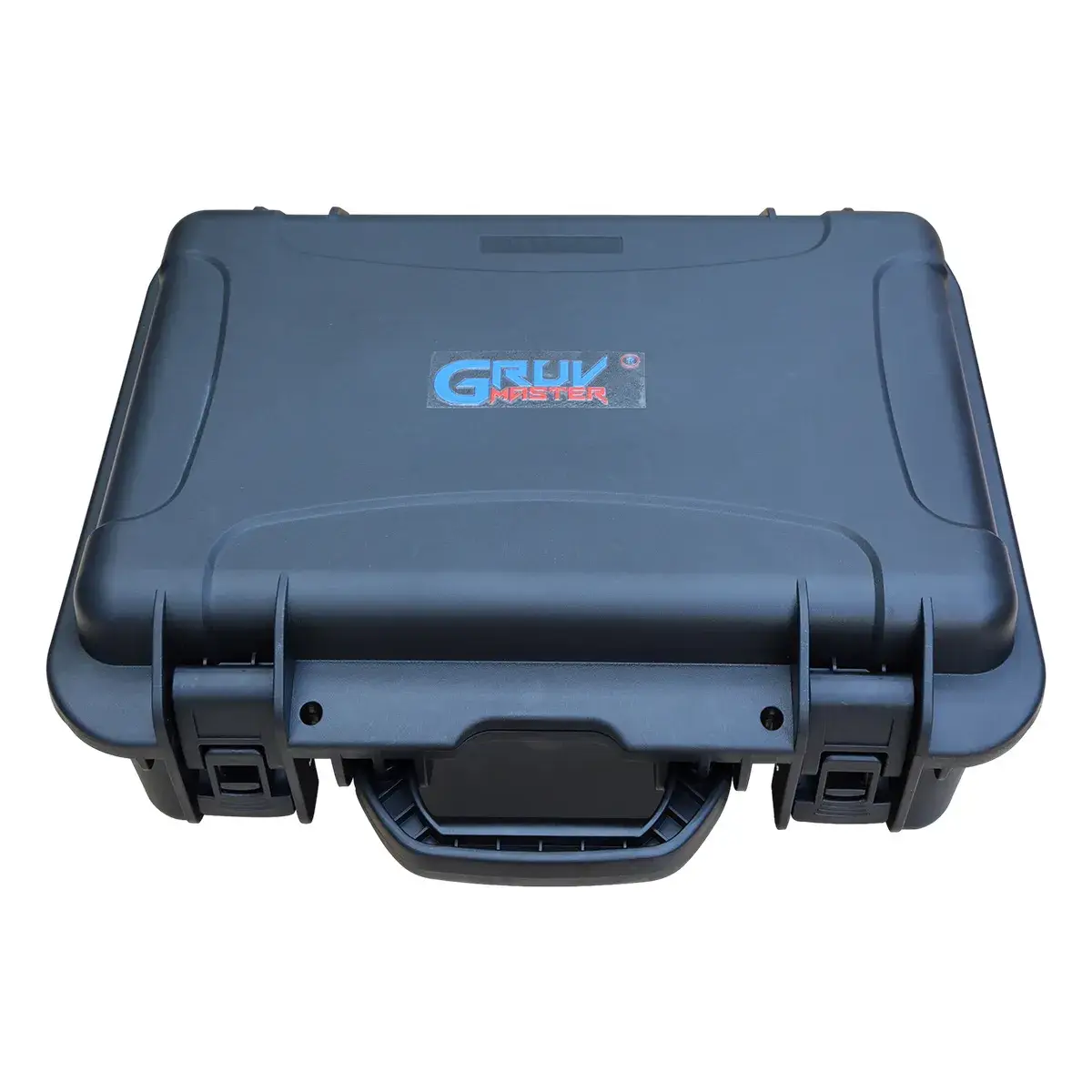

- حقيبة مصنوعة من البولي إيثيلين عالي الكثافة (HDPE) شديدة التحمل توفر مقاومة للصدمات للاستخدام الميداني المتكرر

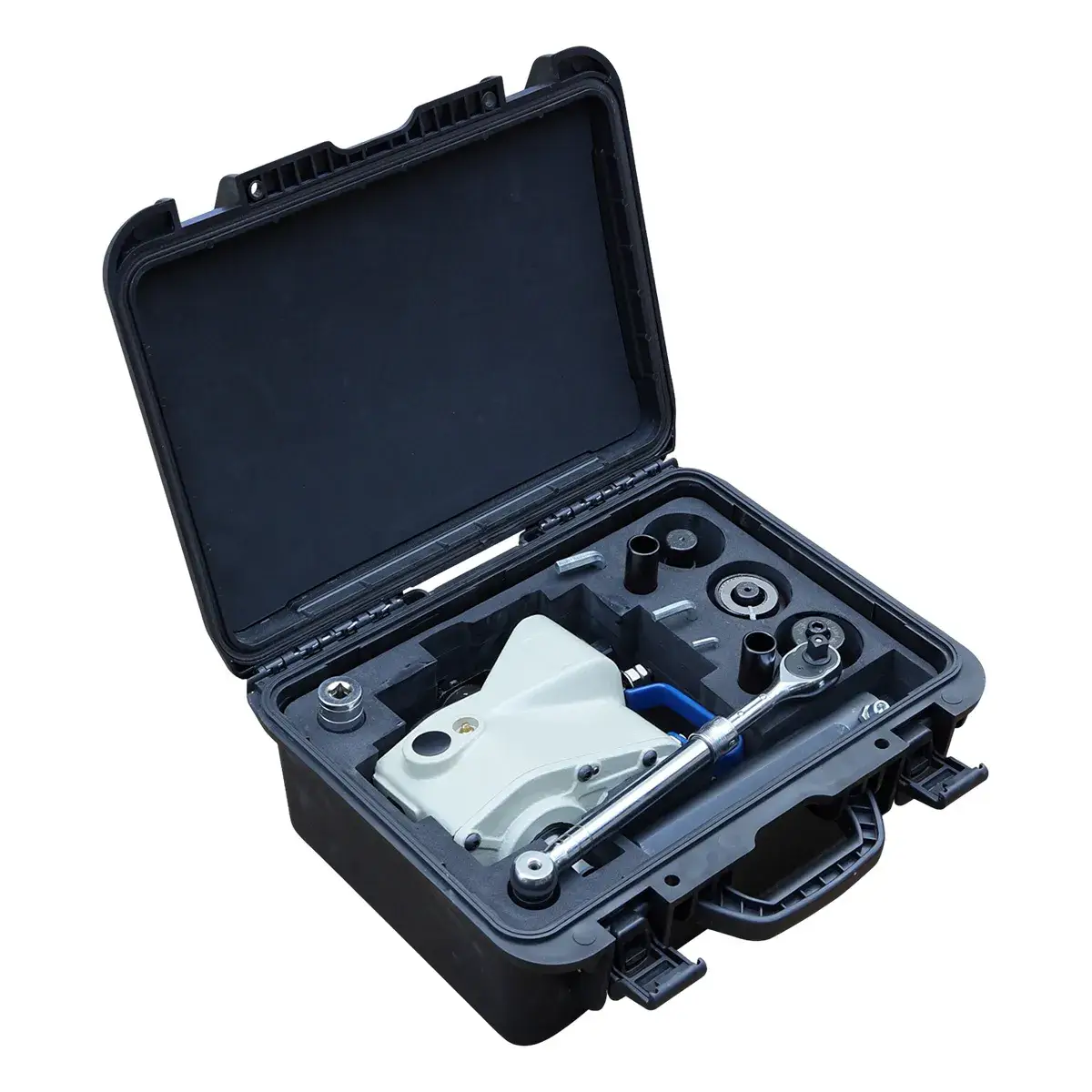

- يتيح تصميم المقصورات الداخلية تخزين البكرات والملحقات بشكل منظم
حقيبة تخزين محمولة
المزيد
المعدات القياسية
| الوصف | الوزن الصافي |
| عجلة الدفع 1 ¼"– 1 ½" (القطر الخارجي 42.2 – 48.3 مم) | 0.7 كجم |
| عجلة الدفع 2 " – 6" (القطر الخارجي 60.3 – 168.3 مم) | 0.7 كجم |
| عجلة الدفع 8 " – 12" (القطر الخارجي 219.1 – 323.9 مم) | 0.7 كجم |
| عجلة التحزيز (عمل الاخاديد) 1 " – 6" (القطر الخارجي 33.4 – 168.3 مم) | 0.3 كجم |
| عجلة التحزيز (عمل الاخاديد) 8 " – 12" (القطر الخارجي 219.1 – 323.9 مم) | 0.3 كجم |
| مفتاح ربط لقم بسقاطة (راشيت) | 1.5 كجم |
معدات اختيارية
| الوصف | الوزن الصافي |
| عجلة الدفع 1 " (القطر الخارجي 33.4 مم) | 0.7 كجم |
| أذرع الدعم من طراز 300 (قطعتان) | 1.4 كجم |
| مُهايئ عمود الإدارة | 2.5 كجم |
| حقيبة حمل متينة مصنوعة من البولي إيثيلين عالي الكثافة (HDPE) | 2.7 كجم |
| حامل ماكينة قلاووظ أفقية | 1.0 كجم |
