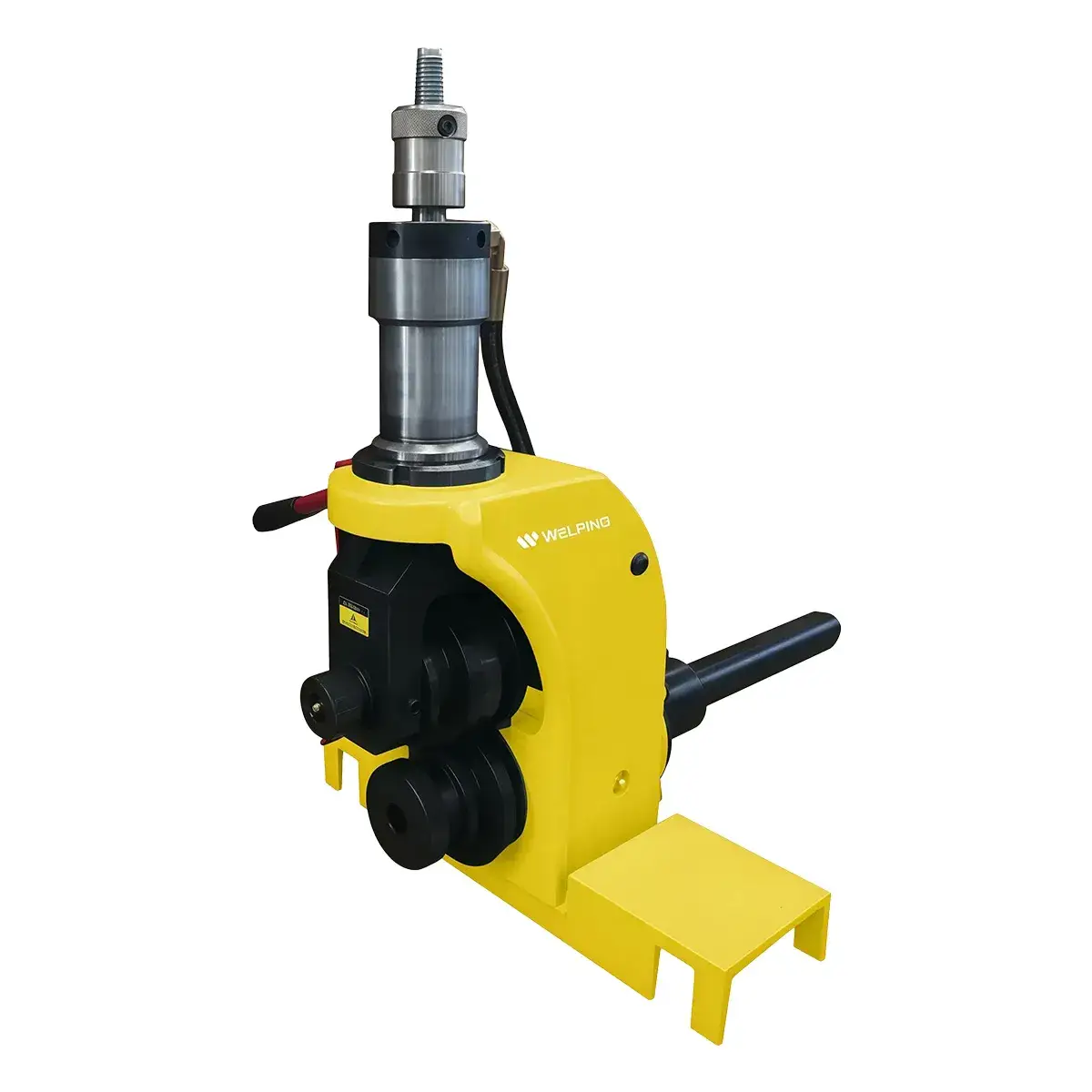

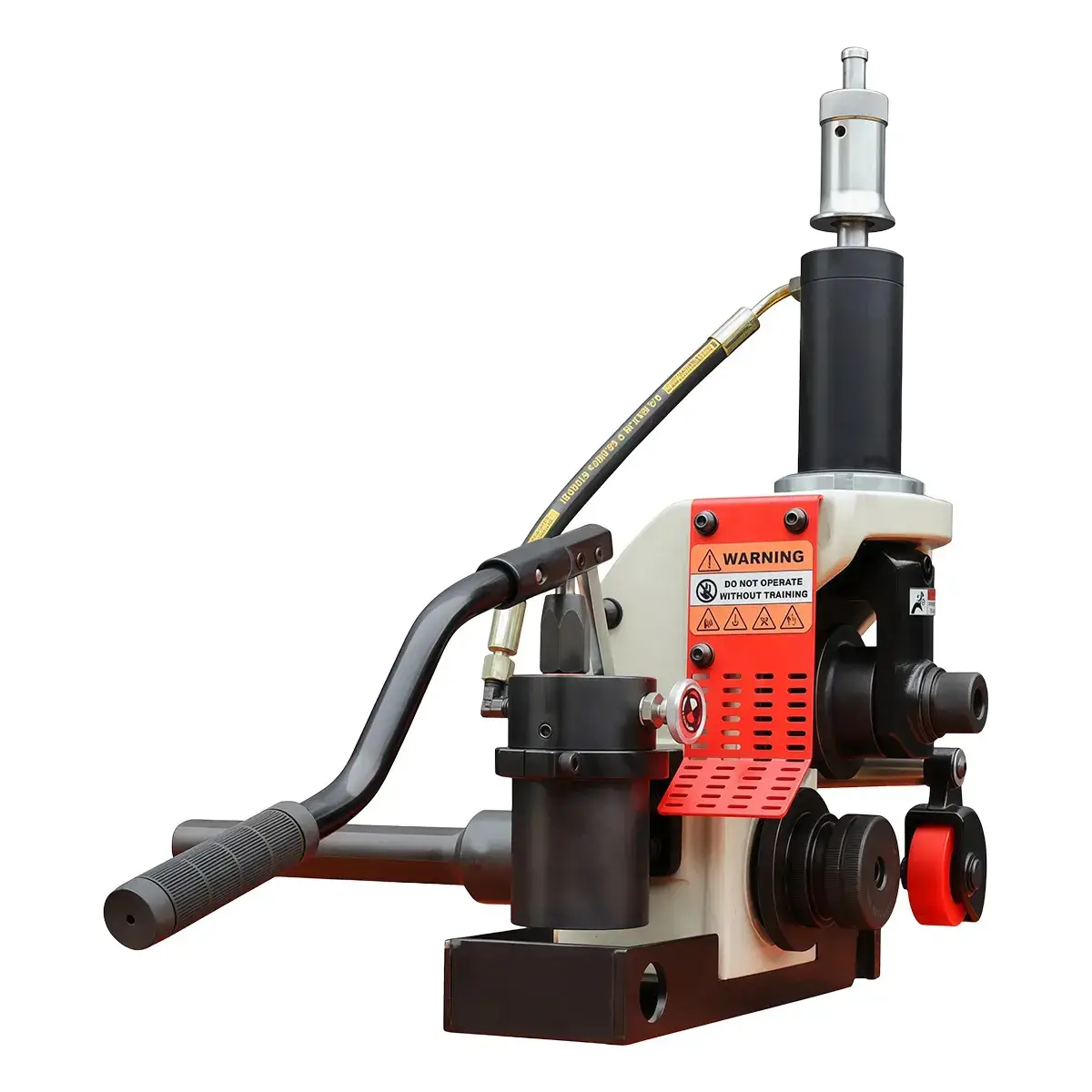

RG-H2X ملحقات ماكينة روول جروف هيدروليك 2 إلى 12 بوصة
Hydraulic Roll Groover Accessory
صُممت مجموعة تشكيل الأخاديد الهيدروليكية اليدوية شديدة التحمل للاستخدام مع وحدة محرك كهربائي أو ماكينة قلاووظ الأنابيب، وهي مناسبة لتشكيل أخاديد الأنابيب الفولاذية بأقطار تتراوح بين 2 إلى 12 بوصة، وبسماكة جدار تصل إلى 10 مم، مما يجعلها مثالية لإجراء عمليات تشكيل الأخاديد بشكل مستقر وآمن في الأنابيب الفولاذية ذات الأقطار الكبيرة
- سعة التشغيل القياسية من 2 إلى 12 بوصة (SCH 10/40) ملحقات اختيارية، طقم بكرات 1 بوصة
- أقصى سماكة لجدار الأنبوب 10 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الكربون ستيل، وأنابيب الاستانلس ستيل |
| سعة التشغيل القياسية | 2"‒ 4" (SCH 10/40) ملحقات اختيارية: طقم بكرات 1 بوصة |
| أقصى سماكة لجدار الأنبوب | 10 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (66 × 42 × 45) مم |
| إجمالي الوزن | 74 كجم |
-
- نظام هيدروليكي منفصل وهيكل محكم الإغلاق تماماً مزود بمكونات إحكام عالية الجودة لضمان التشغيل الميداني طويل الأمد دون أي تسريب
- أسطوانة مصنعة بدقة فائقة تضمن أعلى درجات الدقة في الأبعاد والتشكيل
- قضيب مكبس صلّد (Hardened) يعزز من المتانة ويزيد من العمر الافتراضي للماكينة
- قضيب مدمج لضبط عمق الأخدود يتيح تحكماً كاملاً وعملية تشكيل مستقرة وثابتة
المضخة الهيدروليكية -

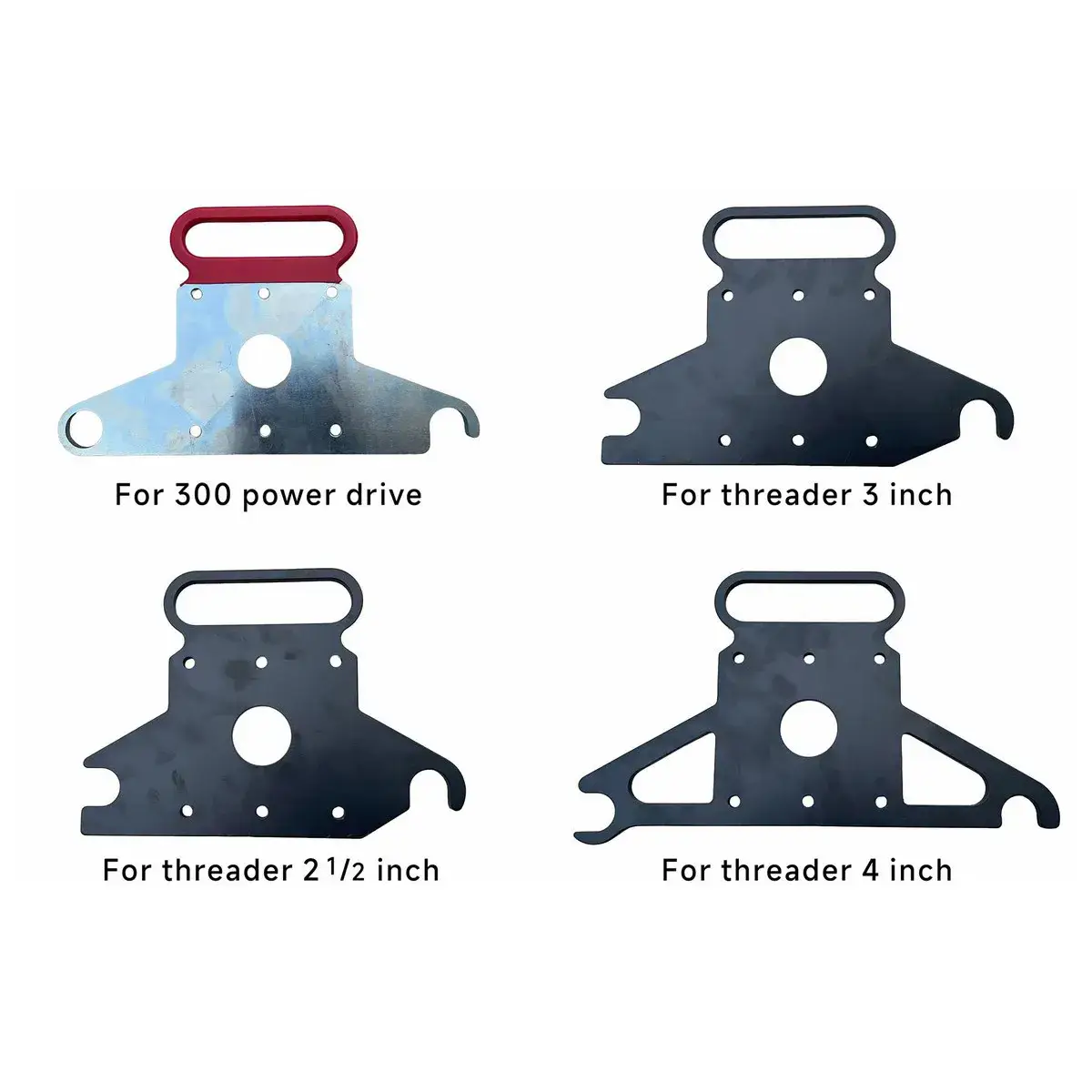

لوحة تهيئة (سندان)يستخدم لتثبيت الماكينة على ماكينات قلاووظ الأنابيب، وهو متوافق تماماً مع وحدات المحركات من الفئة (300-type)، بالإضافة إلى ماكينات قلاووظ الأنابيب بمقاسات 2½ و3 و4 بوصة
-
- مجموعة واحدة: 2 بوصة – 3 بوصات (⌀ 60 – ⌀ 89)
- مجموعة واحدة: 3½ بوصة – 6 بوصات (⌀ 101 – ⌀ 168)
- مجموعة واحدة: 8 بوصات – 12 بوصة (⌀ 219 – ⌀ 325)

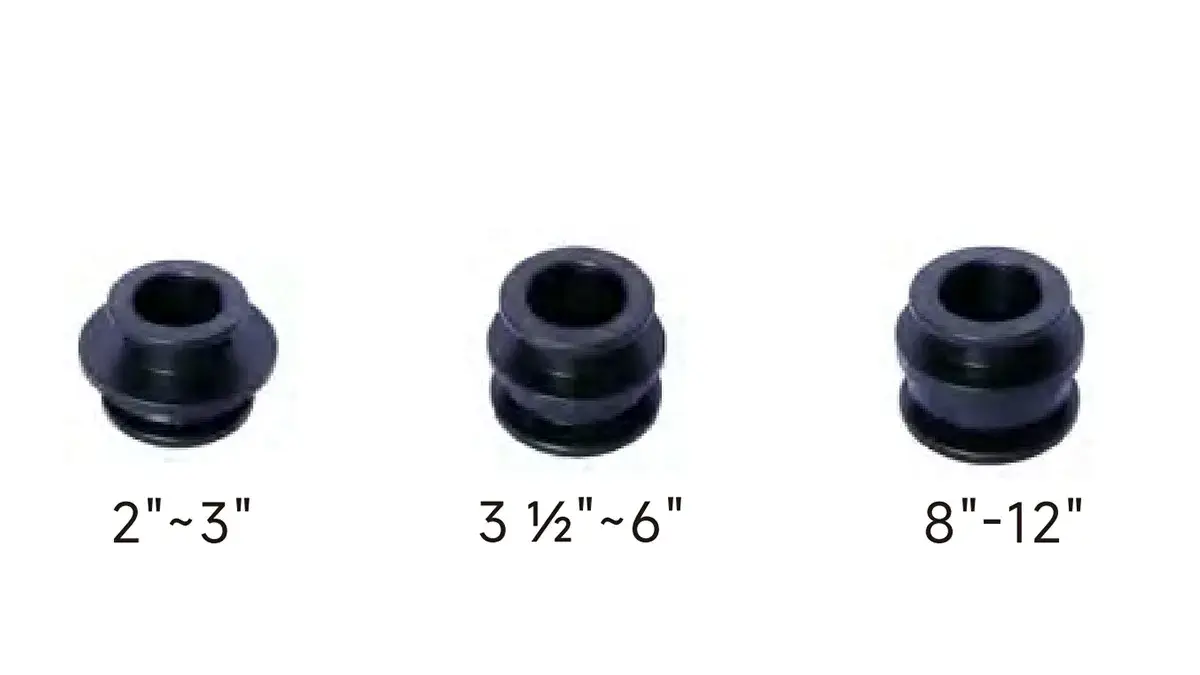

بكرات الحفر -
- مجموعة واحدة: 2 بوصة – 3 بوصات (⌀ 60 – ⌀ 89)
- مجموعة واحدة: 3½ بوصة – 6 بوصات (⌀ 101 – ⌀ 168)
- مجموعة واحدة: 8 بوصات – 12 بوصة (⌀ 219 – ⌀ 325)

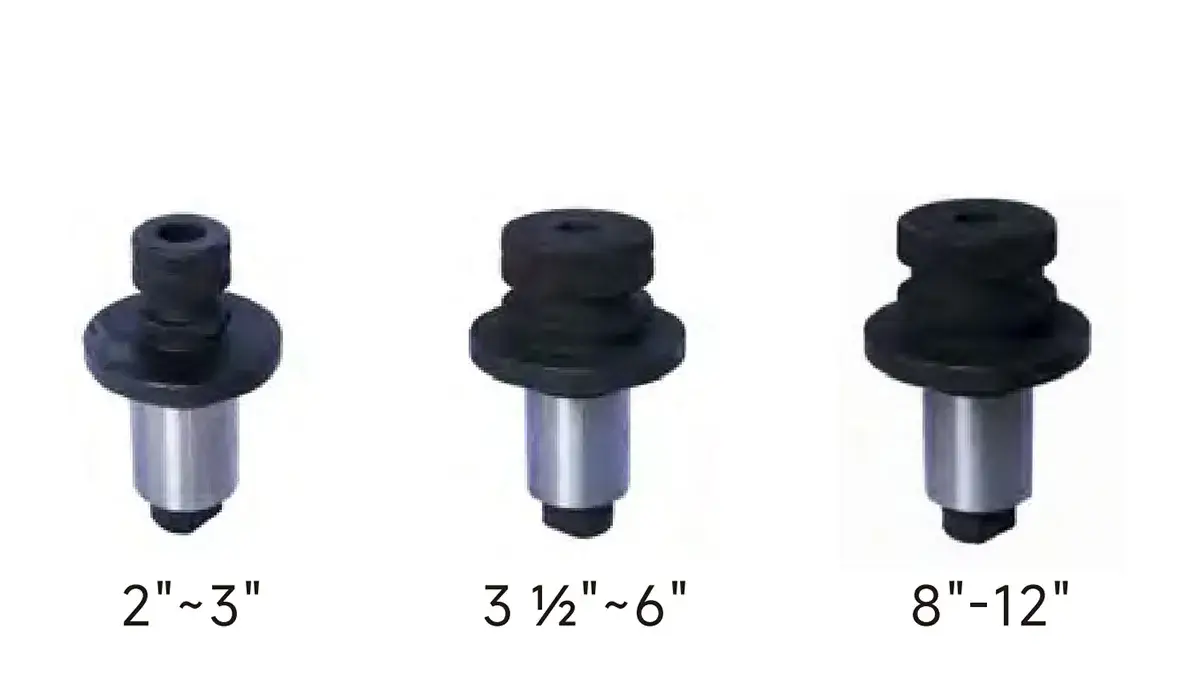

بكرات الدفع

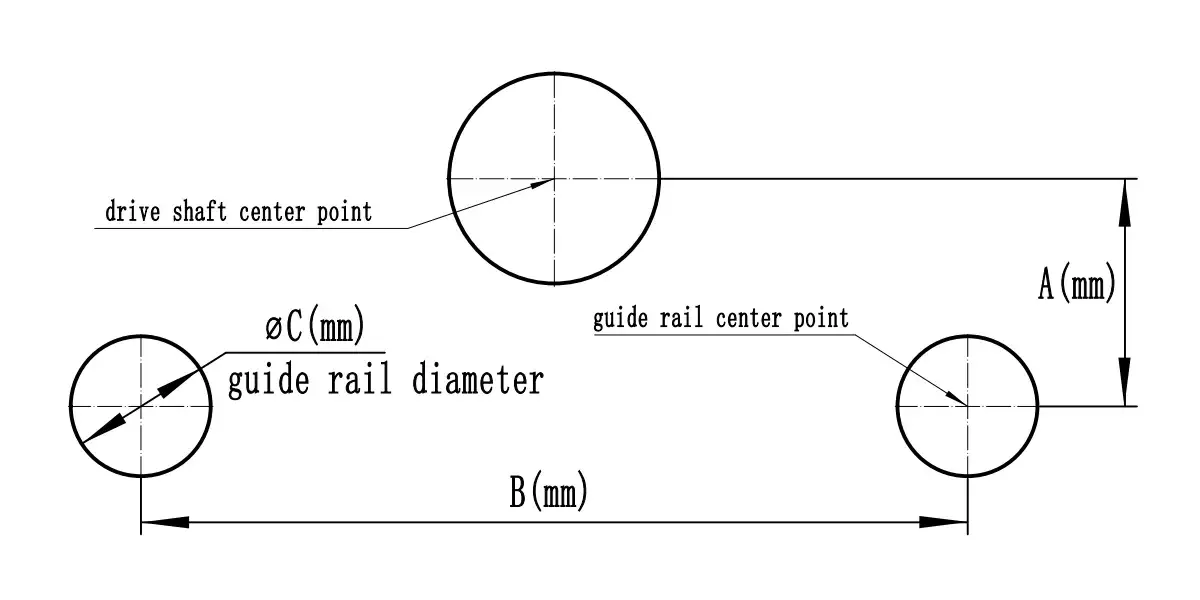

تأتي ملحقات حفر الأخاديد في الأنابيب من طرازي RG-H1X وRG-H2X مزودة بلوحة تثبيت قابلة للفصل وقد صُنعت هذه اللوحة باستخدام تقنية القطع بالليزر عالية الدقة، وهي مصممة لتتوافق مع طرازات مختلفة من الآلات والمعدات، كما أنها متوافقة مع العديد من آلات تشكيل الأخاديد في الأنابيب ووحدات التشغيل، بما في ذلك أنظمة التشغيل من النوع 300، بالإضافة إلى العلامات التجارية الشهيرة الأخرى
